一张照片，还原三维世界：3D-LMNet 如何从单张图像重建点云

痛点场景：为什么需要"看图造物"？

想象一下这个场景：考古学家在遗址现场拍下一块残缺的陶罐碎片，历史学家只有一张老照片，工程师在巡检时拍下设备管道的照片——在所有这些情况下，我们都只有一张二维图像，却需要知道物体的完整三维结构。

这在传统方法里是"病态问题"（ill-posed problem）：单张图像缺乏深度信息，同一个二维投影可以对应无限多个三维形状。以往的解决方案要么需要多视角照片，要么依赖昂贵的 3D 扫描仪。3D-LMNet 的出现，让"单张照片重建三维"成为了可能。

项目起源：印度科学学院的 BMVC 2018 论文

3D-LMNet 由印度科学学院（IISc）的研究团队开发，2018 年发表于英国机器视觉大会（BMVC）。作者 Priyanka Mandikal、Navaneet K L、Mayank Agarwal 和 R Venkatesh Babu 提出了一种**潜空间嵌入匹配（Latent Embedding Matching）**方法来解决单图像 3D 重建问题。

项目的核心洞察是：3D 点云本身有一个良好的潜空间结构，在这个空间里，相似形状的物体彼此接近。通过先训练一个点云自编码器（Autoencoder）来学习这个潜空间，再训练一个图像编码器将 2D 图像映射到这个空间，就能实现从图像到 3D 的转换。

生活化类比：翻译官的故事

可以把整个系统想象成一个翻译团队：

• 点云自编码器（AE）：先训练一群精通"3D 语言"的翻译官，他们熟悉所有三维物体的结构规则，知道哪些形状是合理的。
• 图像编码器（LM/PLM）：再训练一批"图片翻译官"，负责把二维图像"翻译"成 3D 翻译官能理解的语言——也就是潜空间里的嵌入向量。
• Probabilistic Latent Module（PLM）：普通的翻译是确定性的，给一张椅子图片，输出固定的椅子 3D 模型。但 PLM 加入了概率思维——同一张椅子照片，侧面看和正面看应该重建出不同的 3D 形状。PLM 通过**视图特定多样性损失（view-specific diversity loss）**来实现这一点，生成多个合理的重建结果。

核心技术细节

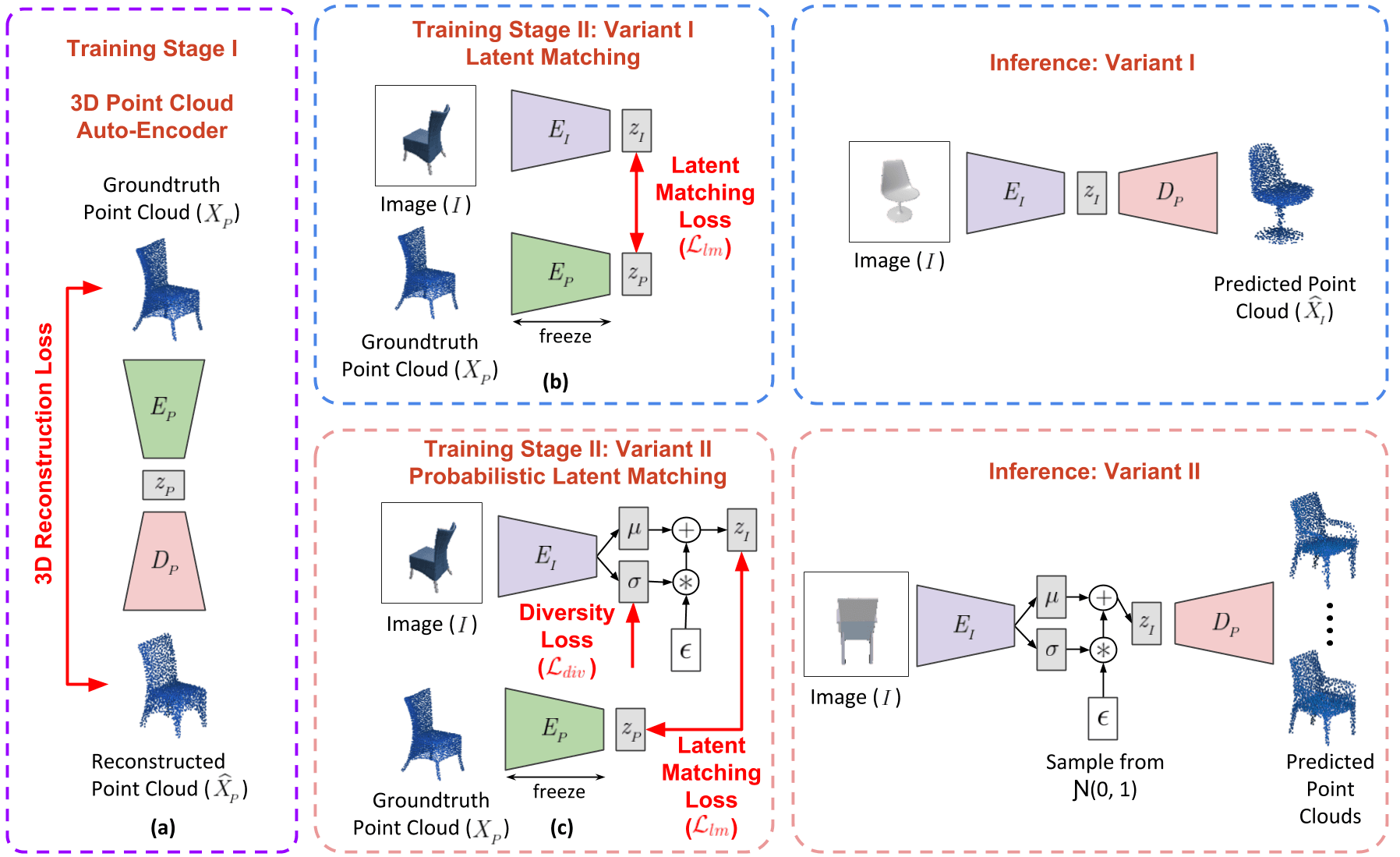

网络架构分为三个阶段：

第一阶段：3D 点云自编码器训练（train_ae.py）

• 编码器：使用 1D 卷积将 2048 个点逐层压缩，最终映射到 512 维潜空间
• 解码器：从 512 维向量重建 2048 个 3D 点坐标
• 损失函数：Chamfer Distance（倒角距离），衡量预测点云与真实点云的相似度
• 训练数据：ShapeNet 的 13 类物体（飞机、椅子、汽车、桌子等），每个模型有 16384 个真实点

第二阶段：图像到潜空间映射（train_lm.py）

• 图像编码器：CNN（VGGNet 风格），将输入图片编码为 512 维向量
• 匹配目标：自编码器学到的 3D 潜空间向量
• 训练数据：ShapeNet 渲染图 + 对应 3D 模型

第三阶段：概率多样化（train_plm.py）

• 引入概率潜变量，预测多个 3D 重建结果
• 视图特定损失：确保侧面视图的重建在侧面视角与输入一致

数据集：ShapeNet + Pix3D

项目依赖两个数据集：

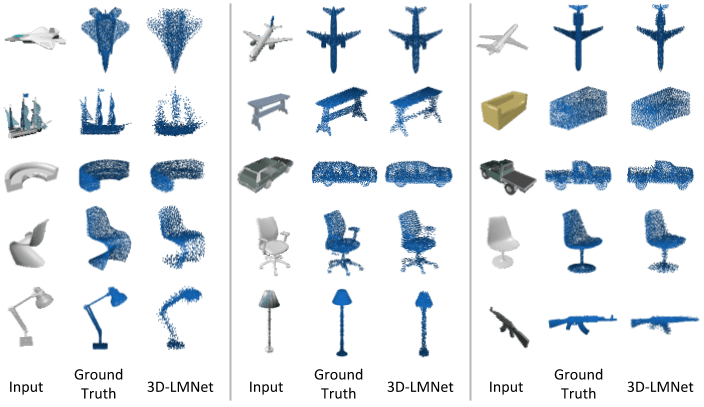

• ShapeNet：13 类物体，提供了多视角渲染图和 3D mesh，作者从中采样点云作为训练数据

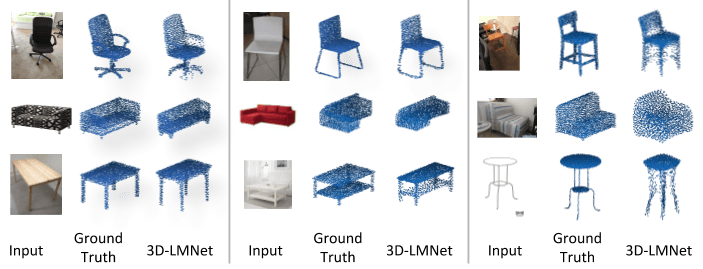

• Pix3D：真实世界图像 + 对应 3D 模型，用于跨域泛化测试（在非 ShapeNet 图片上的表现）

上手难度：研究代码的"原生态"

必须直说：这个项目不适合普通用户直接使用。这是典型的学术研究代码，没有经过工程化打磨：

• 环境依赖：Python 2.7 + TensorFlow 1.x + tflearn（这些框架已经停止维护），不支持 Python 3
• 无 Docker：没有任何容器化支持，需要手动配置 CUDA 环境
• 数据依赖：需要自行下载 ShapeNet 和 Pix3D 数据集，数据量大且需要预处理
• 无预训练模型：README 没有提供预训练模型下载链接，无法直接体验 demo

不过项目提供了完整的训练脚本（train_ae.sh、train_lm.sh、train_plm.sh）和评估脚本（demo_.sh、metrics_.sh），对于研究者来说代码质量尚可，注释清晰。

局限与争议

1. 点数量限制：固定输出 2048 个点，对于复杂物体（如飞机机翼细节）分辨率不足
2. 类别泛化：仅支持 13 类 ShapeNet 类别，无法处理训练集外的物体
3. 缺乏网格输出：输出的是点云而非 mesh，后续处理（如 3D 打印）需要额外转换
4. 2018 年的技术基准：之后出现了 3D-R2N2、Pix2Vox 等改进方法，3D-LMNet 在精度上已被超越
5. Python 2.7 遗留：使用 Python 2 意味着现代系统需要额外兼容层

行业意义

3D-LMNet 的最大贡献不在于刷新 SOTA，而在于它提出的**"学习 3D 潜空间 + 图像映射"**范式。这一思路深刻影响了后续研究——两年后的 ImPLICIT 等方法延续了这一方向，将 3D 形状编码为连续的隐函数表示。

对于当前的多视角 3D 重建生态来说，3D-LMNet 代表了单目 3D 重建这条技术路线——它的局限性（单图歧义）恰好是 NeRF 等方法试图解决的核心问题。从技术演进脉络看，3D-LMNet 是 3D 感知 AI 发展中一个重要的中间节点。
