GeoUDF：让稀疏点云「重生」为精细3D模型

痛点场景

想象一下：你用激光雷达扫描了一座古建筑，得到的只是一堆离散的三维坐标点——稀疏、噪声大、还有缺失区域。如何把这些「残缺」的点云变成完整的、可以3D打印或渲染的网格模型？这是3D计算机视觉领域的经典难题：从点云到表面重建（Surface Reconstruction）。

传统方法要么依赖稠密点云（如TSDF融合），要么对噪声和缺失区域极为敏感。2023年，香港城市大学团队在ICCV发表了一项研究，给出了一个优雅的答案——GeoUDF。

背景与起源

GeoUDF出自论文《GeoUDF: Surface Reconstruction from 3D Point Clouds via Geometry-guided Distance Representation》，作者团队来自香港城市大学，由Siyu Ren、Junhui Hou、Xiaodong Chen、Ying He、Wenping Wang等人完成。该工作发表于CVF/IEEE Computer Vision and Pattern Recognition Conference (ICCV 2023)，论文被接收于14214-14224页。

研究的背景是：3D传感器的普及（LiDAR、iPhone LiDAR、深度相机）产生了大量点云数据，但如何高效、准确地从这些稀疏点重建高质量3D表面，一直是学界和工业界的核心挑战。

核心技术：几何引导的UDF表示

GeoUDF的核心创新是几何引导的无符号距离场（UDF）表示。

传统方法通常使用SDF（有符号距离场）——用正负号区分表面内外。但SDF在处理非闭合曲面、拓扑复杂结构时力不从心。GeoUDF另辟蹊径，采用了UDF（无符号距离场），只记录每个点到最近表面的距离，巧妙规避了内外判断的难题。

更关键的是「几何引导」部分：团队引入了法向量（normal）和曲率（curvature）等几何先验，引导UDF的学习过程。具体来说：

双阶段架构：第一阶段用PUGeo（Point cloud Upsampling + Geometry learning）上采样稀疏点云并学习几何特征；第二阶段用UDFNet基于几何特征预测UDF值，再用Marching Cubes提取等值面。
PointNet++算子：利用PointNet++的层次化点特征提取能力，处理不同密度的点云。
可微渲染支持：输出的UDF可以直接集成到PyTorch3D等可微渲染框架中做端到端优化。

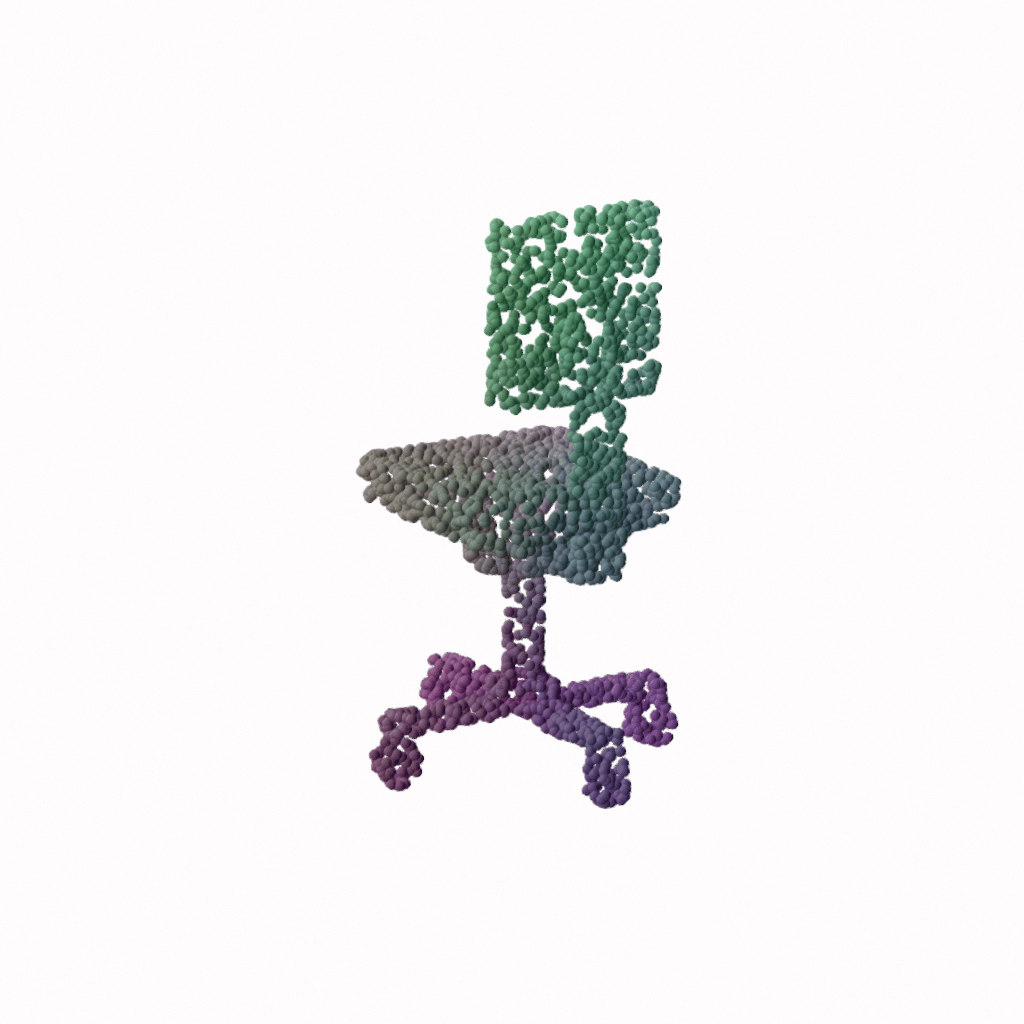

GeoUDF 流程图

图1：输入的稀疏点云

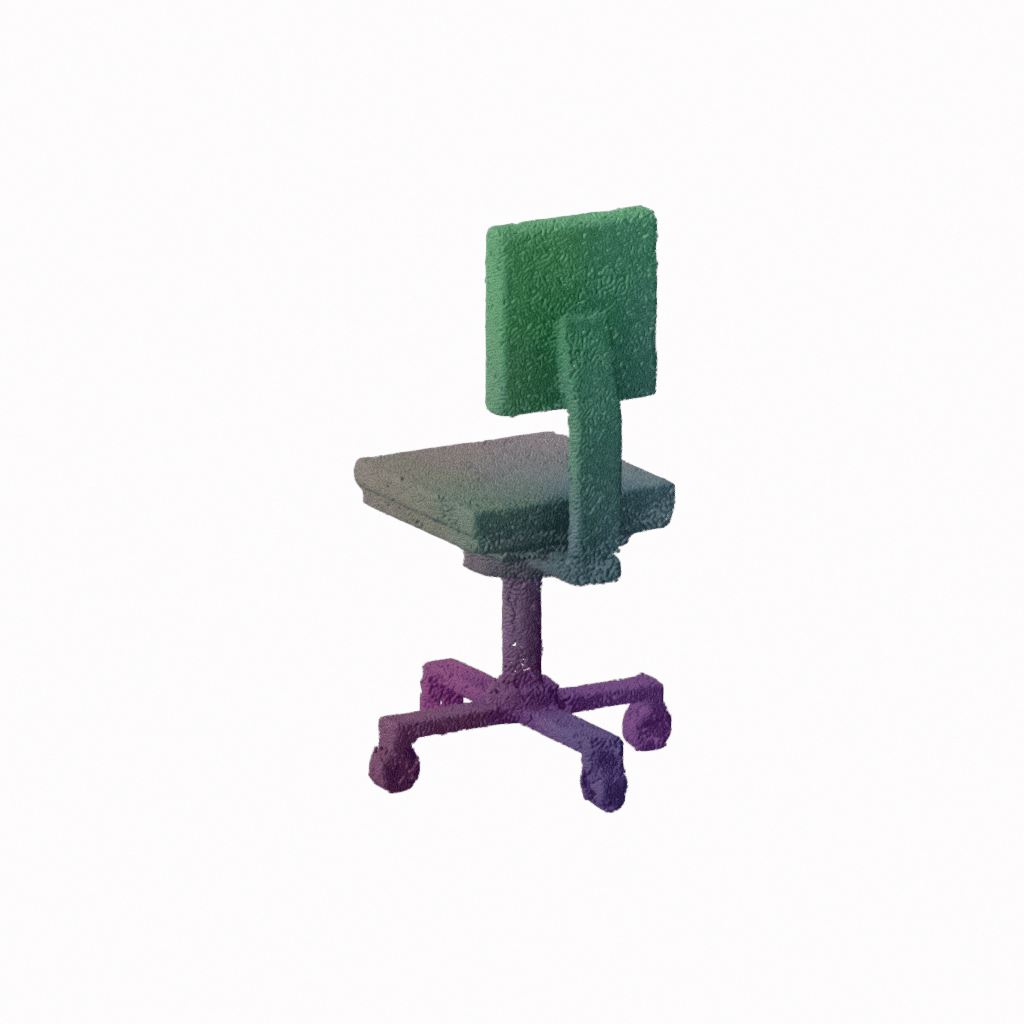

GeoUDF 上采样结果

图2：PUGeo 上采样后的密集点云

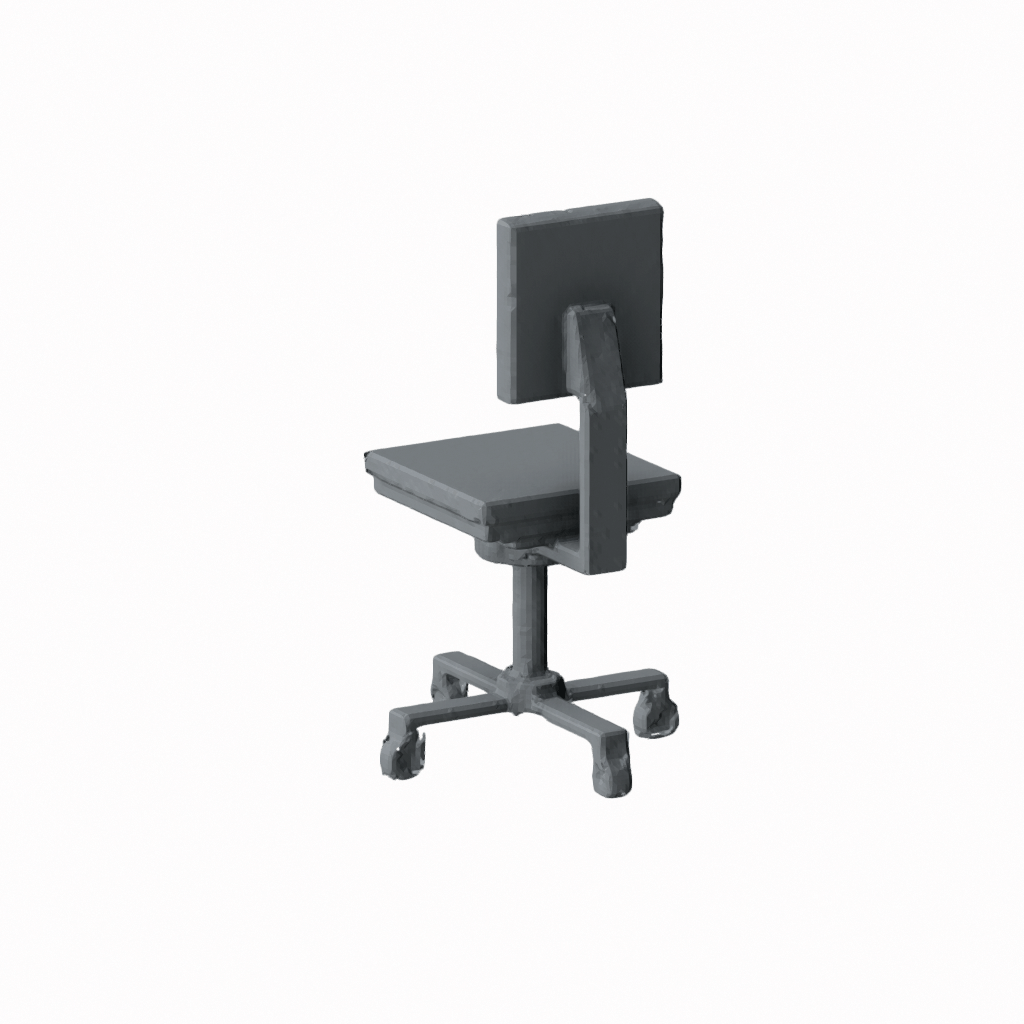

GeoUDF 重建结果

图3：GeoUDF 重建的3D网格表面

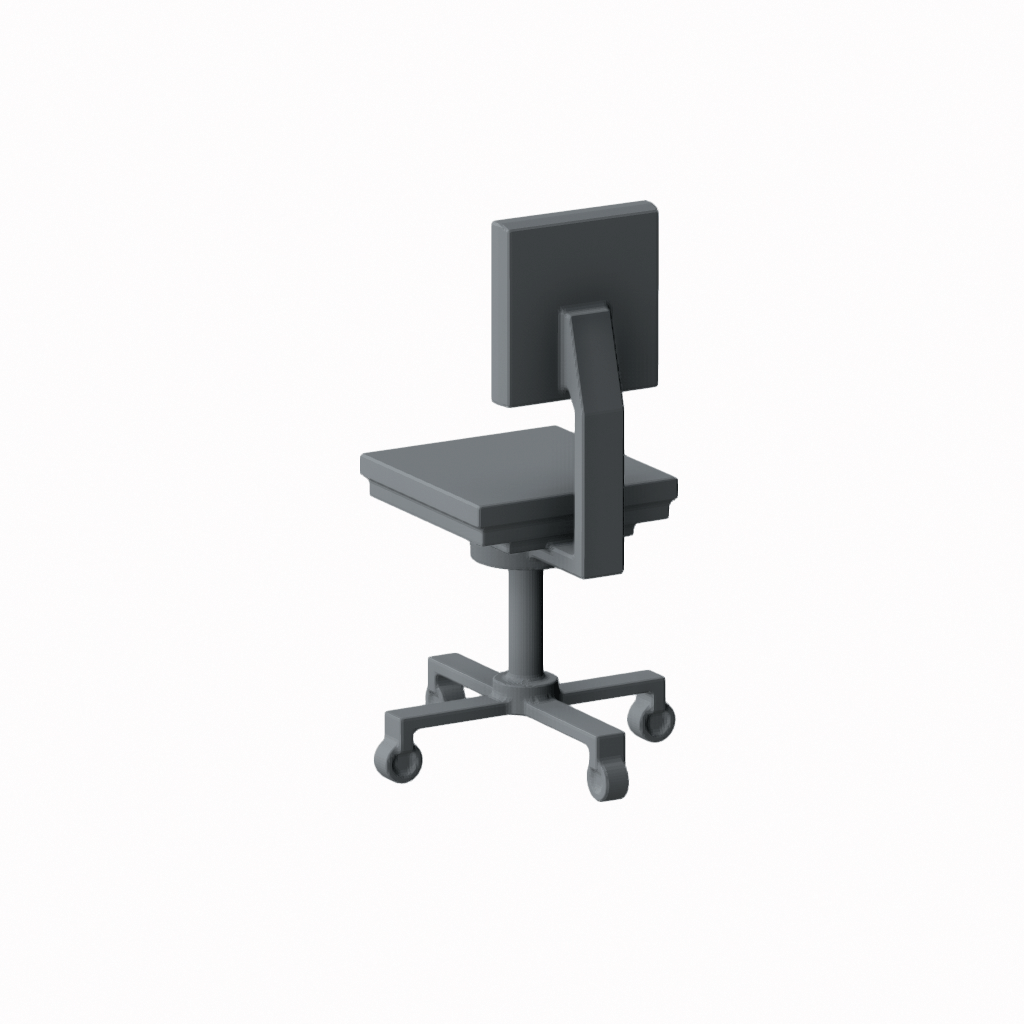

地面真值对比

图4：地面真值（Ground Truth）对比

从示例可以看出，GeoUDF在ShapeNet等标准数据集上的重建质量显著优于基线方法，特别是在处理凹槽、孔洞等复杂几何结构时表现突出。

技术架构解析

PUGeo 模块

PUGeo（Point cloud Upsampling with Geometry）是第一阶段的核心网络。它基于DGCNN（Dynamic Graph CNN）架构：

class PUGeo(nn.Module):
    def __init__(self, knn=20, fd=128, train_up_ratio=16):
        super(PUGeo, self).__init__()
        # DGCNN 核心：k近邻图构建 + 动态边缘卷积
        self.dgcnn_conv1 = nn.Sequential(nn.Conv2d(6, fd, kernel_size=1),
                                         nn.BatchNorm2d(fd),
                                         nn.LeakyReLU(negative_slope=0.2))
        # ... 多层 DGCNN conv + 1D conv 组合

核心思路：用k近邻（kNN）图建模点云的局部结构，通过边缘卷积（Edge Convolution）聚合邻域几何信息，逐层上采样。

UDFNet 模块

第二阶段的UDFNet接收PUGeo输出的几何特征图，预测每个空间位置的UDF值。输出为标量场，通过Marching Cubes算法提取零等值面作为最终网格。

依赖生态

PyTorch 1.10+：核心深度学习框架，需要CUDA支持
PyTorch3D：Meta出品的3D计算机视觉库，提供网格处理和可微渲染能力
Open3D：鲁棒的3D数据处理库（点云读写、可视化、滤波）
PointNet++ 算子库：需单独编译（pointnet2_ops_lib），这是本项目部署中最麻烦的依赖
trimesh：轻量级网格处理库

上手体验

安装门槛

GeoUDF不提供Docker，需要手动搭建环境。以下是完整依赖列表：

pytorch >= 1.10.0 + cu111
pytorch3d >= 0.6.2
open3d
trimesh
point-cloud-utils
pointnet2_ops (需手动编译)

最复杂的坑是 pointnet2_ops——它是用CUDA C++写的扩展，需要在本地编译：

cd pointnet2_ops_lib
python setup.py install

这要求系统安装了对应版本的CUDA Toolkit，且编译器（g++/nvcc）配置正确。

数据准备

作者未将训练/测试数据放在仓库，而是放在Google Drive。需要：

从Google Drive下载ShapeNet数据集（第三方预处理版本，由DISN处理，移除了内部和非流形结构）
运行一组预处理脚本（scale_off.py → pds_pc.py → random_pc.py → sample.py）
修改脚本中的data_path为本地路径

训练

# 点云上采样
python main_pu.py --data_path=your_data_path

# UDF表面重建
python main_rec.py --data_path=your_data_path

评测（提供了预训练模型）

# 在测试数据上运行
python eval_rec.py --res=128 --input='test_data/shapenet.ply' --output='test_data/shapenet_mesh.ply'

# 稠密输入（无需上采样）
python eval_rec_dense.py --res=128 --input=<input_mesh> --output=<output_mesh>

硬件需求

硬件	最低要求	推荐配置
GPU	NVIDIA GPU（CUDA 11.x）	RTX 3080+（8GB+显存）
内存	16GB+	32GB+
存储	10GB+	50GB+（含数据集）

显存是硬性要求——模型前向传播涉及稠密3D张量操作，没有GPU根本无法运行。

局限与争议

GeoUDF并非银弹，以下几点值得注意：

推理速度较慢：UDF预测 + Marching Cubes在大分辨率（192^3）下耗时较长，不适合实时场景。
依赖复杂：pointnet2_ops的手动编译对非CUDA专家不友好，数据集准备流程也需要一定动手能力。
无License声明：仓库没有明确的开源许可证（license: null），商用前需联系作者确认授权。
缺乏Web UI：纯研究代码，无可视化界面，调试和展示需要借助Open3D或MeshLab。
仅支持特定预处理格式的数据：作者明确使用了DISN预处理过的数据，直接用原始扫描数据可能需要额外适配。

行业意义

GeoUDF代表了一个重要趋势——将传统几何方法（距离场）与深度学习融合。相比纯数据驱动的方案，GeoUDF通过引入几何先验（法向量、曲率）显著提升了泛化能力。

从GitHub数据来看（132 stars，5 forks），该项目属于学术影响力较大的前沿研究，复现工作有一定市场。但对于没有3D视觉背景的开发者，门槛依然较高。

如果你在研究3D重建、表面生成、SLAM后处理或数字孪生方向，GeoUDF是一个值得深入了解的基准工作；如果你的目标是快速产品化，考虑结合PyTorch3D的成熟管线做端到端优化会更实际。

相关链接：论文主页 | arXiv | GitHub
