DRL-GNN-PPO：深度强化学习与图神经网络的路由优化研究

开篇：网络优化的百年难题，AI 能破解吗？

如果你负责管理一张全国光纤骨干网络，每天面对数千条动态流量需求——有些时段某条链路爆满，另一些时段则闲置——传统的静态路由协议（BGP、OSPF）只能按固定规则分配带宽，无法实时感知整张网络的全局状态。强化学习（RL） 被认为是解决这类动态优化问题的利器，但主流 RL 方案存在一个致命缺陷：训练时见过的网络拓扑效果不错，遇到全新的拓扑就失效了。

这正是西班牙加泰罗尼亚理工大学（UPC）的研究团队试图解决的核心问题。他们的解决方案是——用图神经网络（GNN）替代传统全连接网络，让 AI 能真正"读懂"网络拓扑结构，从而实现跨拓扑泛化。

---

项目背景：学术研究走向开源

本项目是论文 "Deep Reinforcement Learning meets Graph Neural Networks: exploring a routing optimization use case"（arXiv:1910.07421）的官方代码实现，由 Paul Almasan 等学者于 2019 年发布。代码托管于 GitHub，采用 BSD-3-Clause 开源许可证，作者邮箱为 felician.paul.almasan@upc.edu。

项目的核心贡献在于：首次将 GNN 与深度强化学习（DRL）结合，用于光传输网络（OTN）中的流量工程问题。具体来说，研究者用 PPO（Proximal Policy Optimization） 和 DQN（Deep Q-Network） 两种算法分别训练了 GNN 驱动的智能路由代理，并在美国 NSFNET 和欧洲 GEANT2 等真实拓扑上验证了泛化能力。

---

核心技术：Message Passing Neural Network（MPNN）

项目采用的核心架构是自定义实现的 MPNN（图消息传递神经网络），其工作原理分为三个阶段：

1. Message（消息计算） 将边的隐藏状态与邻居边拼接后，通过全连接层（Dense）映射到隐向量空间。代码中激活函数使用 tf.nn.selu（Scaled Exponential Linear Unit），该激活函数具有自归一化特性，有助于深层网络的梯度稳定传播。

2. Update（状态更新） 使用 GRU（Gated Recurrent Unit） 替代标准的图卷积操作——这是该架构的独到之处。GRU 让每条边能记住历史信息，并在 T 轮迭代（图消息传递的深度）中持续精炼自身状态。

3. Readout（读出） 通过两层全连接网络（35 个隐藏单元 + selu 激活 + L2 正则化）将整张图的边状态聚合为单一 Q 值输出。

这套架构同时用于 PPO 的 Actor-Critic 网络和 DQN 的 Q 网络。Actor 网络负责输出策略（选择哪条路由），Critic 网络负责评估当前状态的价值函数。代码层面，actorPPO.py 和 criticPPO.py 几乎完全对称，仅在输入接口上有细微差异。

---

自定义 Gym 环境：GraphEnv-v1

为了训练 GNN-DRL 智能体，项目构建了一个自定义的 OpenAI Gym 环境（gym-environments）。这个环境模拟了真实的光传输网络场景：

• 拓扑生成：支持 NSFNET（美国）、GEANT2（欧洲）、Small Topology（小规模）和 GBN（GermBAN）四种拓扑
• 流量需求：每次 episode 随机生成带宽需求（8/32/64 Gbps 三档），智能体需将流量分配到 K 条候选路径上
• 状态空间：每条链路的剩余带宽、已分配带宽、容量利用率等
• 奖励函数：最大化已满足流量需求比例，同时惩罚网络拥塞

训练脚本 train_PPOprocesses.py 和 train_DQN.py 均使用多进程（multiprocessing）加速，采用 优先经验回放（Prioritized Experience Replay） 风格的队列机制（DQN 中 MAX_QUEUE_SIZE = 4000）。

---

实验结果与泛化能力

从项目提供的实验图片可以清晰看到训练过程中的关键指标变化：

图1：PPO Actor 损失曲线（NSFNet 拓扑）。 可以看到损失在前 2000 步快速下降，随后趋于稳定，表明策略网络在持续优化。

DQN 部分的实验图表同样展示了训练动态：

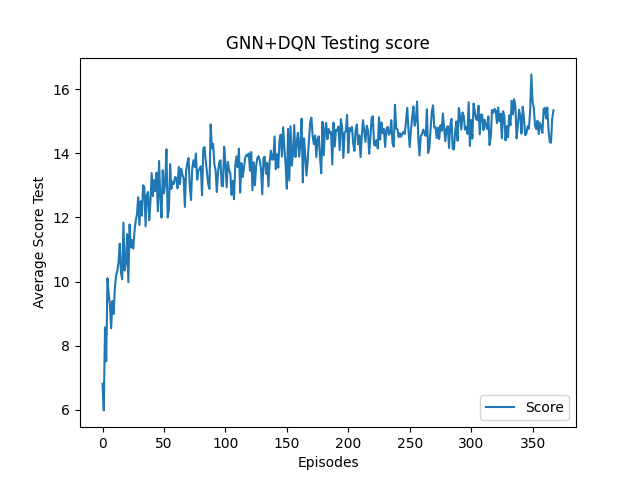

图2：DQN 智能体在 NSFNET 拓扑上的平均测试得分。 随训练推进，智能体的路由决策质量显著提升，最终稳定在接近最优水平。

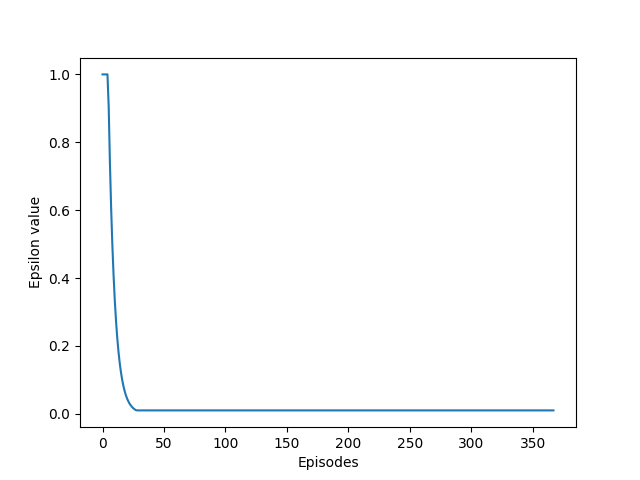

图3：DQN ε-greedy 探索率衰减曲线。 从 ε=1.0 逐步衰减至 0.01，确保智能体在训练初期充分探索，后期专注利用已学策略。

最关键的结论是：这套 GNN-DRL 架构在训练拓扑上训练后，可以直接泛化到完全不同的拓扑结构，而传统全连接 DRL 方案完全无法做到——这解决了网络优化领域长期存在的"泛化鸿沟"问题。

---

代码质量与工程实践

从代码来看，这是一个学术原型级别的实现：

维度	评价
代码结构	清晰分层（DQN/PPO/gym-environments 三模块），模块化设计合理
AI 框架	TensorFlow 2.x + Keras，自定义模型继承 tf.keras.Model
图计算	纯 TensorFlow 实现 MPNN，无 PyTorch Geometric 等现成库依赖
测试覆盖	无明确单元测试，依赖实验验证
文档质量	README 完整，包含完整训练/评估流程说明
依赖管理	requirements.txt 锁死版本（2020 年快照），含 TensorFlow 2.4.1（较旧）

需要注意的是，代码中的 超参数以硬编码形式散布在训练脚本中（如 train_DQN.py 里的 hparams 字典、SEED、graph_topology 等），而非统一的配置文件，这对复现实验构成一定障碍。

---

局限性与改进空间

1. TensorFlow 版本过旧：requirements.txt 中锁定 tensorflow==2.4.1（2020 年），与当前 Python 3.10+ 环境存在兼容性问题，安装时需降级 Python 或手动处理依赖冲突
2. 缺乏容器化：无 Dockerfile 或 docker-compose，在新机器上安装依赖较为繁琐
3. 无 GPU 加速训练支持说明：代码虽设置 CUDA_VISIBLE_DEVICES='-1'（禁用 GPU），但这是为调试方便，GPU 训练实际可行但缺乏说明
4. 无法开箱即用：需要手动配置拓扑参数、修改超参数才能开展自定义实验

---

行业意义与启示

DRL-GNN-PPO 代表的不仅是一个具体项目，更是网络智能化领域的一个重要里程碑。在 AI + 网络（AIN）研究方向，这套方案启发了后续大量研究：

• Google B4 和 Alibaba Hesburgh 等商用网络已开始探索 RL 驱动的流量工程
• GNN + RL 的组合已被验证可用于数据中心网络路由、VANET（车联网）、SDN 切片编排等场景
• 该代码仓库的 fork 记录显示其在学术圈有一定影响力，后续研究者常以此为 baseline

对于 AI 开发者而言，这个项目的价值在于：展示了如何用图结构数据改造传统 RL 框架，以及如何在 Gym 环境中自定义复杂的多智能体通信场景——这些工程经验可直接迁移到其他 GNN 应用领域。

---

作者联系方式：felician.paul.almasan@upc.edu（加泰罗尼亚理工大学计算机架构系）
引用格式：Almasan et al., "Deep reinforcement learning meets graph neural networks", arXiv:1910.07421, 2019.
