Mithi's Bare-Minimum Hexapod Robot Simulator 2：六足机器人Web仿真器的技术解析

六足机器人（Hexapod）是机器人学中的经典研究对象，其运动学复杂性——十八个关节的协同控制——让无数爱好者望而却步。而一位名为 Mithi 的开发者，用纯 JavaScript 构建了一个运行在浏览器中的六足机器人仿真器，无需安装任何后端依赖，所有计算都在前端完成。2020年诞生至今，已积累 749 Star、86 Fork，是同类项目中交互体验最丰富的开源方案之一。

图1： Mithi's Hexapod 仿真器运行界面（来源：项目官方Demo）

为什么需要软件仿真？

在实体机器人上做实验，代价高昂：舵机损坏、机构磨损、调试循环缓慢。一套完整的六足机器人硬件往往需要数千元，而一旦控制算法有 bug，烧毁驱动板是常有的事。软件仿真解决了这个矛盾——零成本、零风险、无限次迭代。对于研究逆运动学（Inverse Kinematics, IK）的学生、调试步态算法的工程师，以及想学习机器人学却缺少硬件条件的爱好者，仿真器是必经之路。

但大多数现有仿真器存在两个痛点：要么过于专业（如 ROS/MoveIt），门槛高到让人还没开始就放弃；要么过于简陋，只提供一个3D模型，没有任何交互能力。mithi/hexapod 的出现填补了这个空白——它足够简单，打开浏览器就能用；又足够强大，支持完整的逆运动学求解、步态仿真和姿态控制。

核心技术：纯前端运动学引擎

逆运动学（IK）：核心中的核心

六足机器人的运动学问题可以这样理解：已知机器人的身体姿态和目标位置，需要求出每条腿的髋关节（Alpha）、膝关节（Beta）、踝关节（Gamma）三个角度，使六个脚尖恰好接触地面。这个问题没有解析解，需要通过数值迭代求解。

该项目实现了自己的 IK 求解器，完全不使用任何外部数学库，仅依赖 JavaScript 内置的 Math 对象。代码中手写了雅可比矩阵（Jacobian Matrix）迭代算法：

• src/hexapod/solvers/ik/hexapodSolver.js — 迭代求解六足机器人参数
• src/hexapod/solvers/twistSolver.js — 处理身体扭转问题
• src/hexapod/solvers/orient/ — 通用/专用方向求解器

这种实现方式保证了极致的加载速度——所有计算在浏览器主线程毫秒级完成，不涉及网络请求。同时也是一个极佳的学习范本：想理解 IK 如何工作？直接读这个项目的源码，比大多数教材清晰得多。

图2： 步态仿真效果及18个关节角度的实时可视化（来源：项目官方）

前向运动学：Linkage 链路模型

每条腿被建模为一个三段式 Linkage（连杆机构）：Coxa（髋节）→ Femur（股节）→ Tibia（胫节）。src/hexapod/Linkage.js（约9KB）封装了单腿的运动学计算，包括 DH 参数建模、变换矩阵链构建与叠加、地面接触点实时检测。

步态生成：Tripod 与 Ripple

仿真器内置两种经典步态：

步态	触地腿数	周期特点	适用场景
Tripod（三足步态）	3腿/3腿交替	速度快，动态稳定	平地快速移动
Ripple（波纹步态）	随相位依次落地	稳定性高，耗能低	崎岖地形

代码实现 walkSequenceSolver.js（约9KB）将步态规划为"支撑相（Power Stroke）"和"摆动相（Return Stroke）"的序列，精细控制每条腿的抬升高度（liftSwing）、前向步幅（hipSwing）和步数（stepCount）。

架构设计：React + Plotly 的可视化方案

前端技术栈

• React 16.13：SPA 架构，组件化 UI
• Plotly.js：3D 交互式图表渲染机器人模型
• react-plotly.js：React 封装层

选择 Plotly 而非 Three.js/Babylon.js 的原因值得玩味：Plotly 的 3D 散点图 + 线段绑定的方案，对于"将连杆机构渲染为空间点线"这个需求来说，实现成本极低，且天然支持导出为 PNG/SVG。虽然没有 PBR 材质和物理引擎的视觉冲击力，但在数学可视化的语境下，这是务实而高效的选择。

核心目录结构

src/
├── hexapod/              # 运动学核心算法
│   ├── VirtualHexapod.js # 虚拟机器人状态管理（约10KB）
│   ├── Linkage.js        # 单腿连杆运动学（约9KB）
│   ├── Hexagon.js        # 身体六边形建模
│   ├── geometry.js       # 空间几何工具（矩阵/向量）
│   └── solvers/          # IK、方向、扭转求解器
├── components/           # React UI 组件
│   ├── HexapodPlot.js    # Plotly 3D 渲染绑定
│   ├── DimensionsWidget.js # 机器人参数调节面板
│   └── pages/            # 路由页面
└── templates/            # 默认参数与 Plotly 配置

状态管理

AppHelpers.js 中的 updateHexapod() 是状态更新的核心函数。React 的 setState 驱动每次参数变化后的重渲染，Plotly 图表随之更新。整个数据流是单向的：用户交互 → 参数更新 → IK 求解 → 3D 渲染，无 Redux/MobX 之类的状态管理库，保持轻量化。

图3： 项目GIF展示——步态仿真与IK求解效果（来源：GitHub Issues/PR）

功能体验：在线Demo开箱即用

项目部署在 Netlify（hexapod.netlify.app），无需注册即可使用。核心功能包括：

实时控制：机器人三维尺寸调节（体节长度、腿部长度）、3D 姿态控制（旋转/平移）、站立姿态微调。

运动学求解：Inverse Kinematics——拖拽目标点，实时解算18个关节角度；Forward Kinematics——给定关节角度，查看末端执行器位置。

步态仿真：Tripod / Ripple 步态选择，前进/后退、顺时针/逆时针旋转，步数、步幅、抬腿高度参数化配置。

数据可视化：18 个关节角度的实时折线图，Plotly 3D 交互视角（旋转/缩放/平移）。

部署极简：2分钟跑起来

该项目是最容易部署的 Web 应用之一：

git clone https://github.com/mithi/hexapod.git
cd hexapod
yarn install
yarn start    # 启动开发服务器，浏览器自动打开 localhost:3000

依赖仅有 React + Plotly，安装体积约 100MB（node_modules）。没有 Python 环境、没有 Docker、没有 CUDA——一台普通的开发机即可。生产构建后只需将 build/ 目录部署到任意静态托管服务（Netlify、Vercel、GitHub Pages、Nginx）。

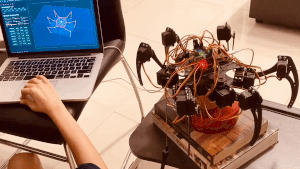

图4： 更多GIF示例——步态模式对比与实机控制（来源：GitHub用户贡献）

代码质量与社区

• Apache-2.0 许可证，商业友好
• Prettier 统一代码风格
• Jest + Testing Library 完整测试覆盖
• Codecov 持续监控覆盖率
• Code Climate GPA 评分持续追踪

作者 Mithi 维护了配套的 hexapod-kinematics-library（纯算法 npm 包）和 hexapod-irl（实机控制版），构成了一个完整的学习/研究生态。

局限与争议

1. 非真实物理仿真：没有重力、摩擦力、惯性等物理引擎，仅做运动学仿真，不适合动力学研究
2. 旧版 React：基于 React 16.13，未迁移到 Hooks / React 18，部分依赖版本较老
3. 不支持真机控制：官方只有仿真，需要配合 hexapod-irl 分支才能控制实体机器人
4. 仅桌面端友好：3D 交互在移动端体验受限

行业意义

六足机器人在搜救、勘探、复杂地形移动领域有独特优势。随着四足机器人（如 Boston Dynamics Spot）商业化，六足方案以更高的静态稳定性进入研究者视野。该项目通过降低仿真门槛，让更多人能参与到这一领域的学习和研究中来。其"纯前端、无依赖"的工程哲学，本身也是一种有价值的示范。
