Swin-Transformer

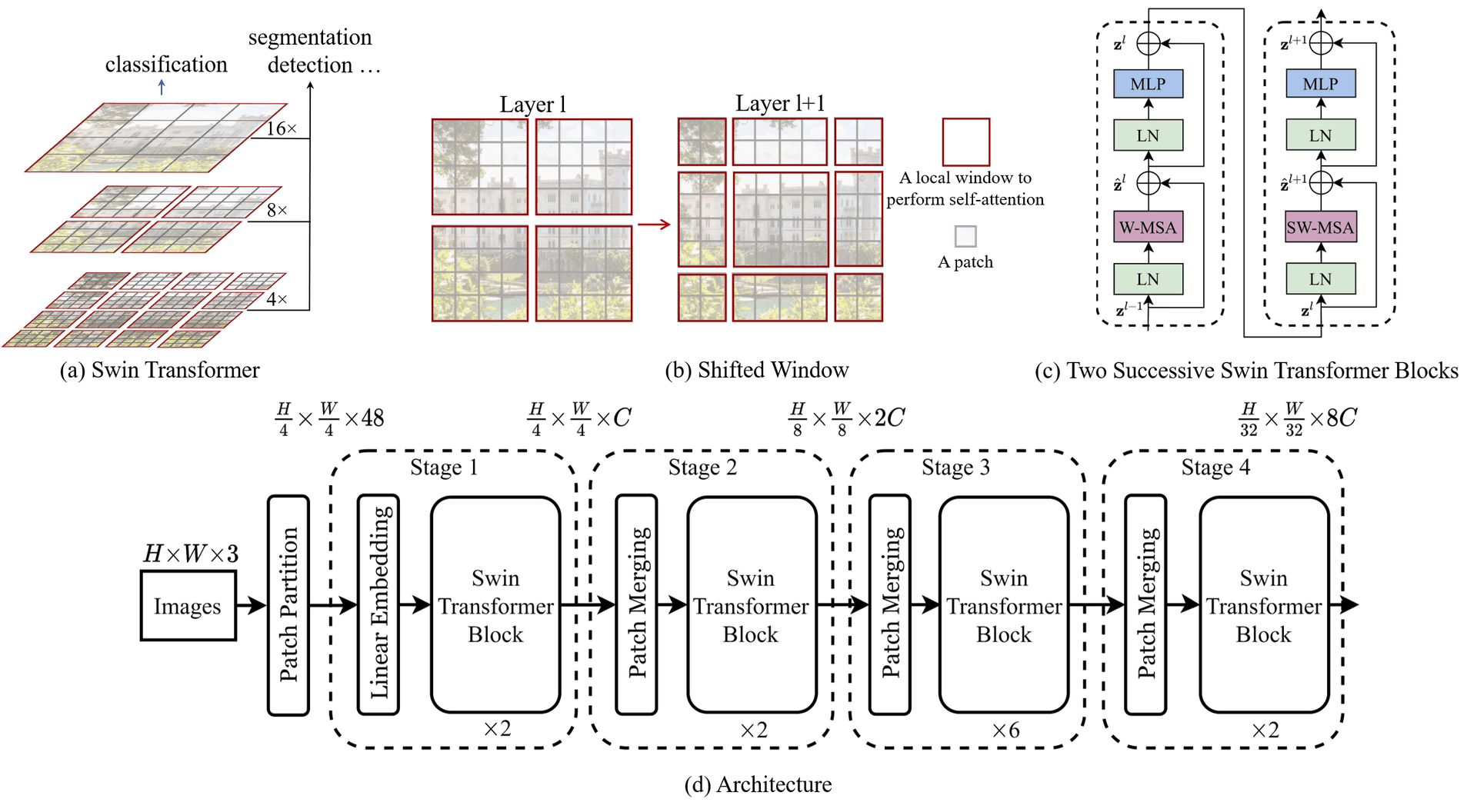

图1：Swin Transformer 核心架构——通过移位窗口机制（Shifted Windows）在多层网络中高效建模局部与全局特征。

一、为什么需要 Swin Transformer？

在 Swin Transformer 出现之前，视觉任务的主流模型是 CNN——从 AlexNet 到 ResNet 再到 EfficientNet，卷积神经网络几乎统治了整个计算机视觉领域。然而，当 2020 年 NLP 领域的 Transformer 架构席卷而来时，研究者们开始思考：能否将 Transformer 也应用到图像任务中？

直接的做法是用"全局注意力"：把每个像素视为一个 token，让它们两两之间计算注意力。但这条路在图像上走得极为艰难——一张 224×224 的图片就有 50176 个像素，两两计算注意力意味着 25 亿次运算，这在当时的硬件上根本无法承受。

Swin Transformer 的核心贡献，是用移位窗口（Shifted Window）机制解决了这个问题。简单来说，它不再让每个像素都和整张图的所有像素交互，而是把图片切成固定大小的小块（称为"窗口"），只在窗口内部计算注意力。通过在相邻层之间平移（shift）这些窗口，相邻窗口的信息就能自然地流通开来——就像社区里的人通过错开的窗户和隔壁邻居聊天一样，既高效又覆盖全局。

这项设计让 Swin Transformer 在图像分类、目标检测、语义分割三大任务上均达到了 SOTA（当前最优），并迅速成为计算机视觉领域的基础backbone。

二、项目背景与研究团队

Swin Transformer 由**微软亚洲研究院（Microsoft Research Asia）**的多位研究人员提出，论文《Swin Transformer: Hierarchical Vision Transformer using Shifted Windows》于 2021 年 3 月在 arXiv 上公开，代码同步开源。

研究团队的核心成员包括 Ze Liu、Yutong Lin 等，在视觉Transformer领域有深厚积累。项目遵循 MIT 开源许可，允许学术和商业免费使用。目前 GitHub 仓库已获得超过 15,900 颗星、2,200 次分叉，是计算机视觉领域最受欢迎的研究代码仓库之一。

三、技术原理：移位窗口如何工作？

Swin Transformer 的整体结构可以分为以下几个层次：

（1）Patch Partition + Linear Embedding

原始图像（如 224×224×3）首先被划分为固定大小的非重叠 patch（通常是 4×4 像素），每个 patch 被展平并通过线性嵌入层映射到一个特征向量。这样一张图变成了 H/4 × W/4 个 token（每个 token 维度为 C）。

（2）Stage（阶段）与层级设计

Swin Transformer 由 4 个 Stage 组成，每个 Stage 包含若干 Swin Transformer Block：

• Stage 1：H/4 × W/4 个 token，特征维度 C
• Stage 2：H/8 × W/8 个 token，特征维度 2C
• Stage 3：H/16 × W/16 个 token，特征维度 4C
• Stage 4：H/32 × W/32 个 token，特征维度 8C

这种层级设计与传统 CNN 的设计哲学非常相似（VGG/ResNet），使得模型能够自然地构建多尺度特征表示，非常适合目标检测和语义分割任务。

（3）移位窗口自注意力（Shifted Window MSA）

这是 Swin 的核心创新。在每个 Stage 内，自注意力的计算被限制在局部窗口内（默认窗口大小为 7×7，即 49 个 patch）。为解决窗口间信息不流通的问题，Swin 在连续的 Block 之间交替使用两种注意力机制：

• 常规窗口注意力（W-MSA）：每个窗口独立计算自注意力
• 移位窗口注意力（SW-MSA）：将窗口向右下方向平移半个窗口大小，使得原本独立的窗口之间产生了重叠，从而实现跨窗口信息传递

这种交替结构让模型在保持局部计算效率的同时，实现了全局感受野的建模。

（4）自定义 CUDA 内核

项目在 kernels/window_process 目录下提供了自定义 CUDA 内核，用于高效实现窗口划分和重排操作，相比 PyTorch 原生实现可显著加速训练和推理。

四、支持的任务与实验覆盖

Swin Transformer 不仅仅是图像分类模型，而是一个多任务、多场景的视觉基础模型。项目代码完整覆盖以下三大核心任务：

图像分类（ImageNet-1K / ImageNet-22K）

项目提供了从 Swin-T（28M 参数）到 Swin-L（196M 参数）的多个规模模型。在 ImageNet-1K 上，Swin-B 达到 83.1% 的 top-1 准确率；在 ImageNet-22K 上预训练后再在 1K 上微调，top-1 准确率可达 87.3%。

目标检测与实例分割（COCO）

Swin Transformer 作为检测器的 backbone，与 Mask R-CNN、Cascade R-CNN 等检测框架结合，在 COCO 数据集上刷新了多项纪录。以 Swin-B + HTC（Hybrid Task Cascade）为例，在 COCO test-dev 上达到 56.4% box AP 和 48.3% mask AP。

语义分割（ADE20K）

在 ADE20K 语义分割基准上，Swin-L + UPerNet 达到 53.5% mIoU，成为该基准的 SOTA 方法。项目还提供了针对 ADE20K 专门优化的训练配置和预训练权重。

五、SimMIM：简洁而强大的预训练方法

除了模型架构本身，项目还包含了 SimMIM（Simple Masked Image Modeling）预训练框架的完整实现。SimMIM 的思想非常简洁：在预训练阶段，随机遮盖输入图像的部分 patch（遮盖比例高达 75%），让模型预测被遮盖区域的原始像素值。

这种方法无需复杂的离散变分自编码器（dVAE）或 tokenize 器，直接用回归 loss 就可以训练，相比 MAE 等方法实现更简洁，效果同样出色。项目提供了完整的预训练脚本（main_simmim_pt.py）和微调脚本（main_simmim_ft.py），用户可以直接在自有数据上进行预训练或微调。

六、代码结构与工程设计

项目代码组织清晰，以下是核心目录说明：

目录/文件	说明
models/swin_transformer.py	Swin V1 核心模型实现
models/swin_transformer_v2.py	Swin V2 版本，支持更大分辨率输入
models/swin_transformer_moe.py	MoE（Mixture of Experts）稀疏专家版本
models/simmim.py	SimMIM 预训练框架
kernels/window_process	CUDA 自定义窗口处理内核
configs/	YAML 格式训练配置文件（覆盖各任务、各模型规模）
main.py	图像分类训练入口
main_simmim_pt.py	SimMIM 预训练入口
main_simmim_ft.py	SimMIM 微调入口
main_moe.py	MoE 模型训练入口
config.py	全局配置管理（支持 YACS CfgNode）
lr_scheduler.py	学习率调度器实现

配置系统采用 YAML + YACS CfgNode 方案，每个实验对应一个独立的 YAML 配置文件，涵盖了数据路径、模型超参数、优化器设置、数据增强策略等方方面面，便于实验复现。

七、部署挑战与上手门槛

尽管 Swin Transformer 的代码质量较高，但它是为研究场景设计的，在实际部署中存在以下挑战：

硬件门槛高：所有模型变体都需要 GPU 运行，Swin-B/Swin-L 推荐至少 16GB VRAM。模型训练则建议使用多卡分布式训练配置，配套 NVIDIA Apex 或 PyTorch DDP。

依赖复杂：项目依赖 PyTorch >= 1.8、CUDA >= 10.2、Python >= 3.7，同时需要编译自定义 CUDA 内核。没有提供 Docker 镜像或 conda 环境文件，从零开始搭建环境耗时较长。

无推理工具：项目仅提供训练脚本，没有导出 ONNX、TensorRT 模型或 Web UI 推理界面。如需部署，需要用户自行编写推理代码或使用 timm 库中封装好的 Swin 模型。

数据准备繁琐：项目依赖 ImageNet、COCO、ADE20K 等标准数据集的特定目录结构，数据下载和组织需要额外工作。

不过，对于 AI 研究者和深度学习工程师而言，这些门槛实际上是"甜蜜的负担"——项目代码结构清晰、注释完整，配合论文阅读能够深入理解每个设计的动机，是极佳的学习素材。

八、版本演进：从 V1 到 V2，再到 MoE

微软团队并没有止步于 V1 版本。Swin-Transformer 仓库同时包含了：

• Swin V2（swin_transformer_v2.py）：支持更大的输入分辨率（从 224 扩展到 1536 或更高），引入了 logarithmic attention 和 continuous relative position bias 等改进。
• Swin MoE（swin_transformer_moe.py）：将稀疏专家混合机制引入 Swin 架构，在保持高质量的同时大幅降低计算成本，支持跨节点分布式专家。

这种多版本并存的设计让一个代码仓库同时服务基础研究和小规模部署需求，非常值得借鉴。

九、行业影响与地位

Swin Transformer 的发布对计算机视觉领域产生了深远影响：

• 论文引用量：截至目前，该论文在 Google Scholar 上的引用量已超过 15,000 次，是 CV 领域引用量增长最快的论文之一。
• 工业落地：华为诺亚方舟实验室、商汤科技、OpenMMLab 等多个知名 AI 项目将 Swin 作为默认 backbone。
• 工具库集成：Hugging Face transformers 库、PyTorch Image Models（timm）均提供了预训练好的 Swin 模型，业界可直接调用。

图2：微软研究院官方头像。

十、总结与建议

Swin Transformer 是计算机视觉领域里程碑式的工作，移位窗口机制成功将 Transformer 的全局建模能力与 CNN 的层次化多尺度表示有机结合，在多项视觉任务上实现突破。

适合人群：AI 研究者、CV 算法工程师、深度学习方向的学生 不适合人群：只想快速调用现成模型的非研究人员（建议直接使用 timm 或 Hugging Face 封装的版本） 推荐上手路径：先读论文理解移位窗口思想，再通过 get_started.md 在 ImageNet 小数据集上跑通训练流程
