netron

一款让神经网络"透明"的工具：Netron 深度解析

痛点切入：模型黑箱的困扰

深度学习开发者都经历过这样的时刻：训练了一个复杂的神经网络，却只能通过输入输出猜测它的内部结构——权重分布是否合理？层与层之间的连接是否符合预期？某层输出维度对不对？对于小型模型或许还能手动梳理，但面对 ResNet152、Whisper 这样包含上亿参数的庞然大物，"人肉理解"几乎不可能。这正是 Netron 诞生的背景：用可视化把神经网络变成透明的玻璃箱。

项目背景与作者

Netron 由独立开发者 Lutz Roeder 创建和维护，目前 GitHub 获星超过 32,900 颗，是该领域最受欢迎的可视化工具之一。项目最早于 2017 年左右开始开发，最初聚焦于 PyTorch 和 ONNX 模型，随着深度学习框架生态的爆炸式增长，Netron 持续迭代，如今已支持 20+ 主流模型格式。Lutz 以个人之力维护如此大规模的项目，在 GitHub 上拥有近万次提交，实属难得。

类比解释：给AI模型用的"工程蓝图"

如果把训练好的神经网络比作一座已经建成的摩天大楼，Netron 就是这份建筑的工程蓝图。工程师不再需要走进大楼逐层测量，而是直接摊开蓝图，就能看到每一层的结构、每根梁柱的位置、每扇窗户的尺寸。Netron 的可视化界面正是这样一张"蓝图"，让你对模型结构一目了然。

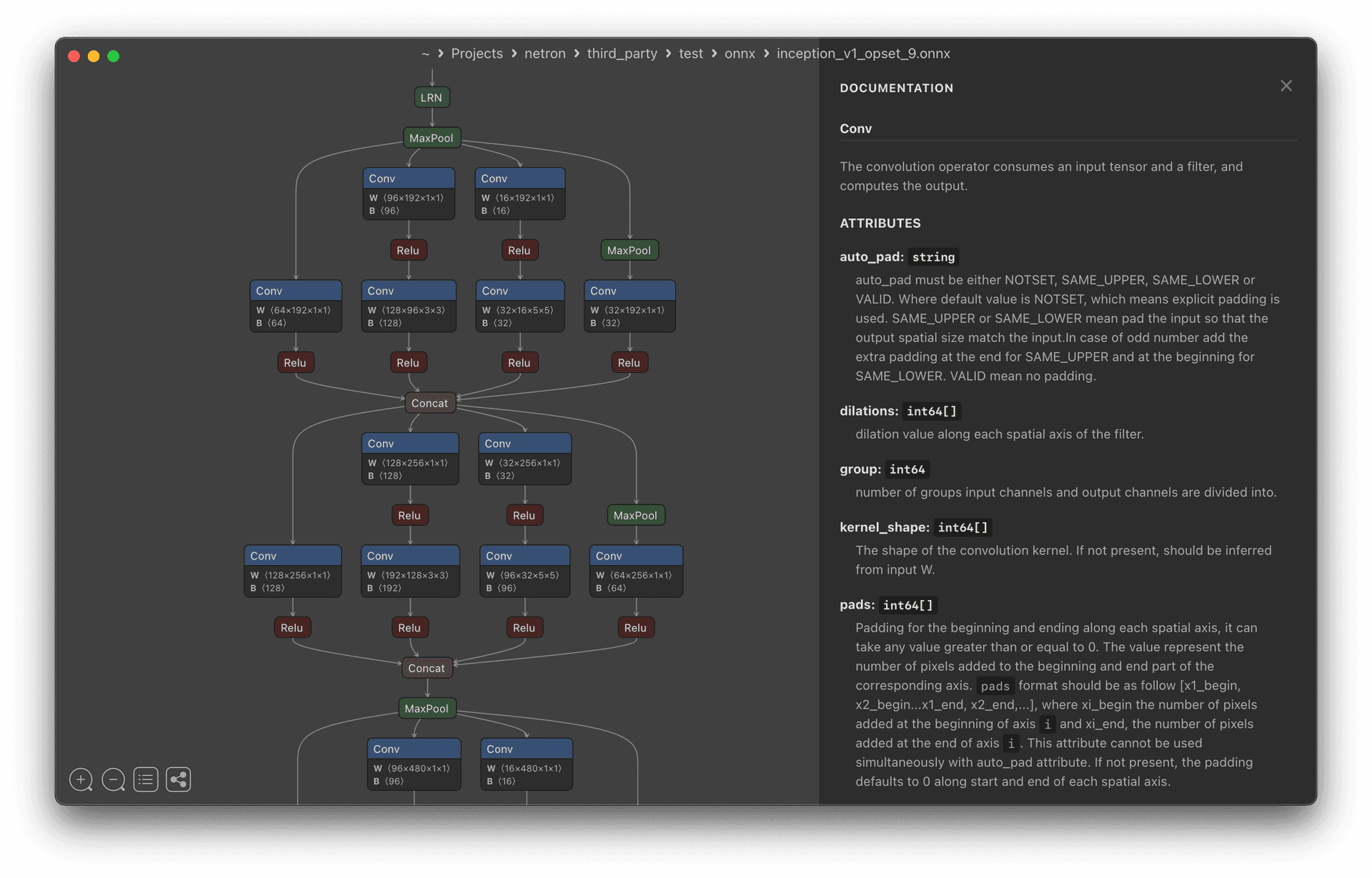

图1：Netron 界面截图，展示神经网络层级结构与连接关系

核心功能：支持格式与可视化能力

支持的模型格式（稳定版）：

• ONNX：最广泛使用的开放式模型交换格式
• PyTorch / torch.export / ExecuTorch：PyTorch 全系列
• TensorFlow Lite：移动端/边缘端推理模型
• Keras：高层神经网络 API 模型
• Core ML：Apple 生态的机器学习框架
• Safetensors / NumPy：安全张量与数值数组格式
• Caffe / Darknet：经典深度学习框架
• TensorFlow.js：浏览器端推理

实验性支持（持续完善中）： MLIR、JAX、GGUF、RKNN、ncnn、MNN、PaddlePaddle、scikit-learn 等。

Netron 不仅仅是"画出来"，它提供：

• 节点级详情：点击任意节点，查看权重张量形状、数据类型、参数数量
• 层级缩放：支持大模型的全图浏览和局部放大
• 跨格式兼容：同一个界面打开不同框架导出的模型，无需多次工具切换

部署方式：零门槛上手

Netron 提供了多种接入方式，真正做到了"即开即用"：

开发者还可以通过 API 将 Netron 集成到自己的工具链中：

import netron
netron.start('model.onnx', port=8080)
# 然后访问 http://localhost:8080 查看模型

技术架构：Electron + Canvas 的桌面应用

Netron 的技术选型非常务实：

• Electron：跨平台桌面应用框架，让一份代码跑在 Windows/macOS/Linux 三端
• Canvas 渲染：用 HTML5 Canvas 绘制图形，确保大模型的渲染性能
• 模块化解析器：每种模型格式对应独立的解析器（tools/ 目录下有 onnx.js、pytorch.js、keras.js 等），新增格式只需添加一个解析器文件，无需改动核心代码

这种架构使得 Netron 的代码库高度可维护，Lutz 能够持续添加新框架支持而不引入技术债务。

局限与争议

• 无模型编辑能力：Netron 是只读可视化工具，不能修改模型权重或结构
• 超大模型性能：对于超过 10GB 的模型，浏览器版本可能出现卡顿，桌面版更稳定
• 部分格式实验性：如 GGUF 量化模型的支持仍在完善中，某些高级特性可能显示不全
• 不支持训练可视化：Netron 只展示静态模型结构，不支持训练过程的动态追踪

行业意义：AI 工程化的基础设施

随着大模型和端侧 AI 的爆发式增长，模型格式的碎片化是所有开发者面临的核心挑战之一。Netron 作为跨格式统一的查看器，已经成为 AI 开发者工具链中不可替代的一环。从 Hugging Face 下载模型，到本地推理部署，可视化检查模型结构是确保"模型没有被破坏"的关键步骤。Netron 在 GitHub 32,900+ Stars 和持续活跃的 Issue 追踪，充分说明了它的实用价值。

如果你在用 PyTorch 或 ONNX 做深度学习，Netron 应该是你的必备工具——就像 IDE 之于程序员，不可或缺。
