ControlNet：给扩散模型装上「精确导航」的开源神器

一句话定位

ControlNet 是一款通过添加额外条件信号，实现对 Stable Diffusion 等扩散模型生成结果进行精细结构控制的开源神经网络架构。

背景故事：为什么需要 ControlNet？

想象你是一名建筑设计师，用 AI 生成建筑草图时，你告诉 AI「画一栋现代风格的大楼」，AI 可能给你一栋欧式古典风格——提示词（Prompt）对生成结果的控制力有限，尤其是对空间结构、边缘线条、人体姿态这类几何信息的把控力几乎为零。

2023 年初，一篇由腾讯 ARC 实验室（张吕亿等研究者）发布的论文带来了转折。ControlNet 的核心思想是：不给扩散模型「下命令」，而是给扩散模型装上「眼睛」——让它在看懂输入图像的结构信息（边缘图、深度图、姿态骨架）后，再去生成对应的画面。这就像教 AI 先「读图」再「作画」，而不是靠模糊的文本描述去「猜」。

图1：ControlNet 支持同时应用多种条件信号进行联合控制

ControlNet 的出现直接引爆了 AI 绘画社区。在 GitHub 上，它获得了超过 33,000 颗星，成为有史以来最受欢迎的 AI 生成（AIGC）相关开源项目之一。如今，几乎所有主流 AI 绘画工具（Stable Diffusion WebUI、ComfyUI 等）都将 ControlNet 作为核心扩展模块。

核心技术：条件注入的创新架构

ControlNet 的架构设计极其巧妙。它并非从头训练一个全新的扩散模型，而是采用「双分支 + 零卷积」策略，将额外的条件信息注入到预训练的扩散模型中：

1. 锁分支（Locked Branch） 原始的 Stable Diffusion（SD）模型权重被完整冻结，保证模型原有的生成能力不被破坏。

2. 可训练分支（Trainable Branch） 在扩散模型 Encoder 的每个层级旁边，新增一个结构完全相同的可训练副本。这个分支负责学习如何理解新的条件信号（边缘、深度、姿态等）。

3. 零卷积（Zero Convolution） 两个分支通过零初始化的 1×1 卷积层相连。在训练初期，这些卷积层的输出为零，因此新增分支不会对原始模型产生任何干扰——模型相当于「无痛」地接入了新能力。随着训练推进，零卷积逐渐学习到合适的权重，实现平滑过渡。

这种设计让 ControlNet 可以高效训练（仅需约 1 块 RTX 3090 显卡，约 300 小时），同时兼容 SD 1.5、SD 2.x 等多个版本。

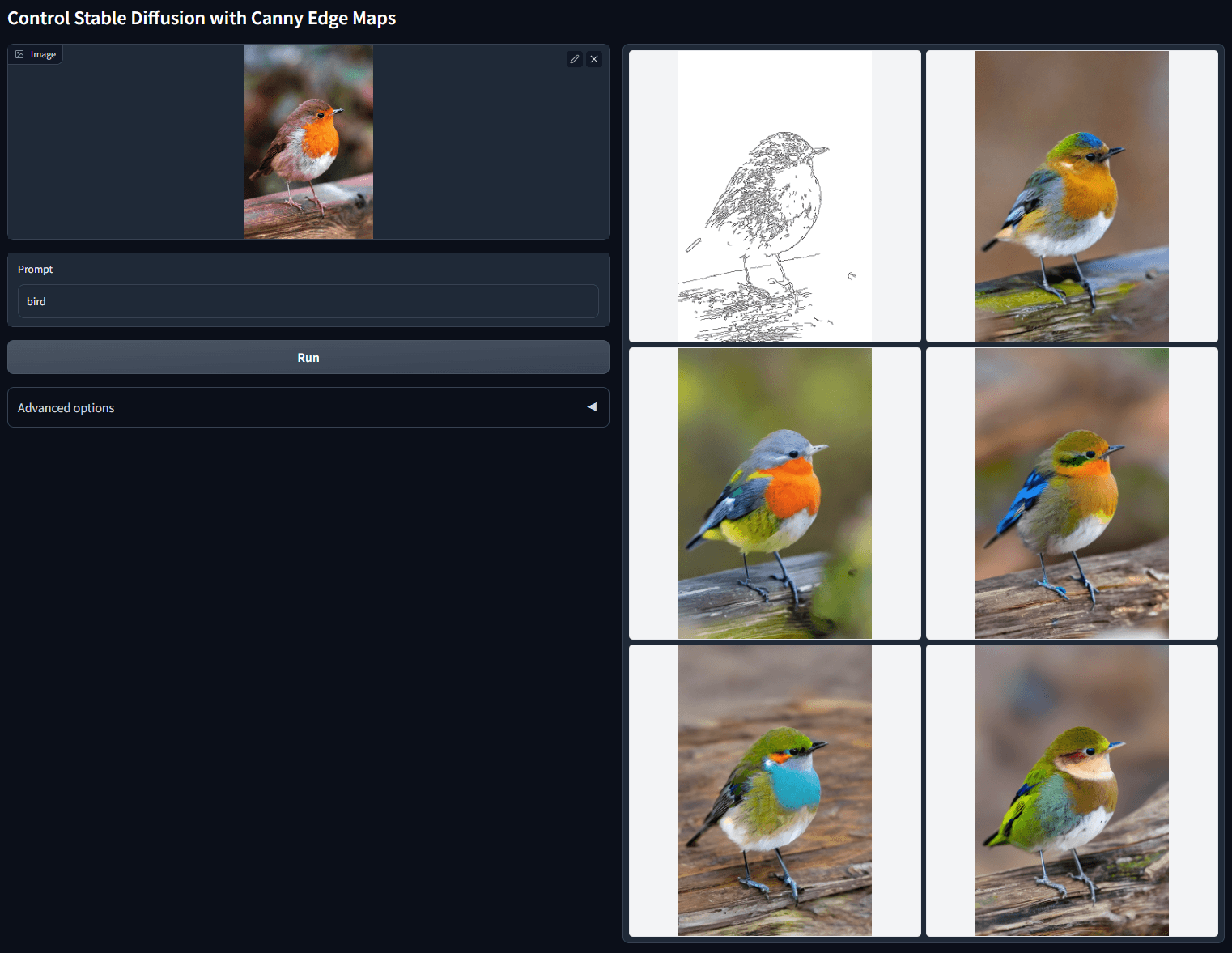

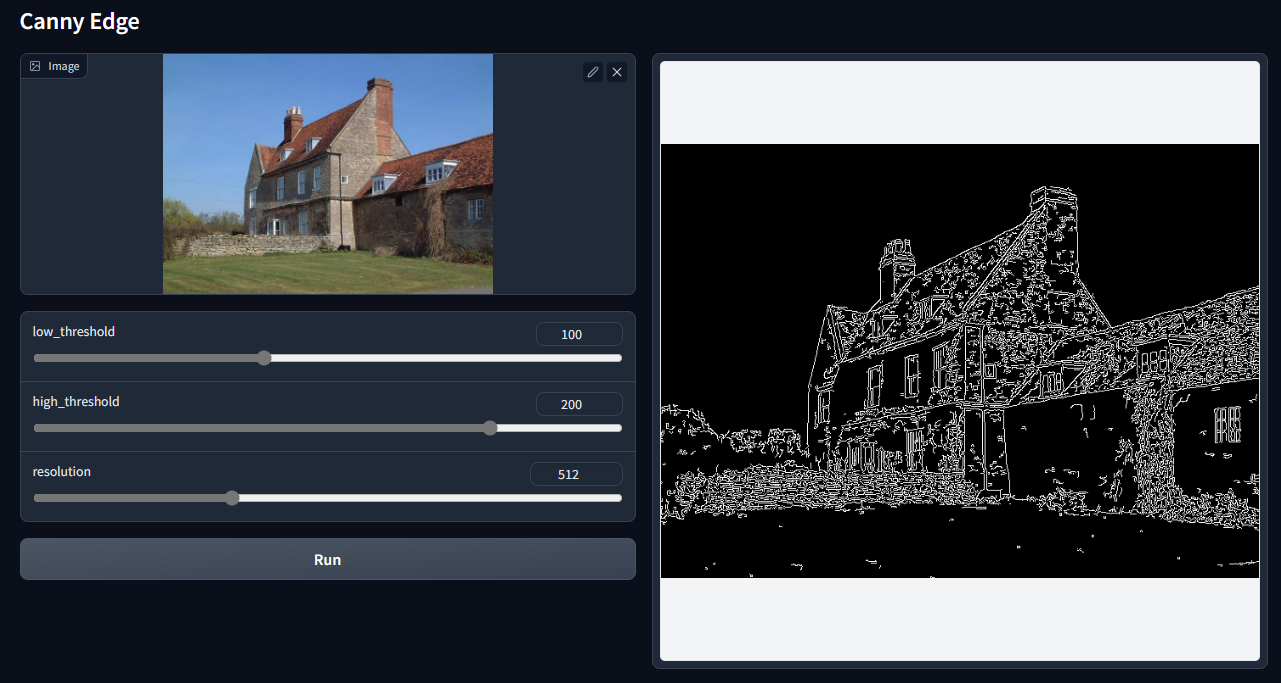

图2：输入 Canny 边缘检测图，ControlNet 生成精确匹配的图像

八大条件检测器：覆盖主流控制需求

ControlNet 生态最强大的地方在于其丰富的条件检测器（Annotator），每个检测器负责从输入图像中提取特定类型的结构信息：

检测器	功能	典型场景
Canny	边缘检测	保持建筑轮廓、产品设计
HED	软边缘（ Holistically-Nested Edge）	艺术线条、人物轮廓
Depth	深度图估计	三维结构保持、场景重建
Normal	法线图（物体表面朝向）	立体感保持
Semantic Segmentation	语义分割	区域内容控制
OpenPose	人体姿态骨架	精确动作生成
MLSD	直线检测（无曲率线条）	建筑、室内设计
Scribble	手绘涂鸦	草图生图
SoftEdge	柔和边缘	艺术风格保持

这些检测器位于仓库的 annotator/ 目录下，部分提供了 Gradio WebUI 接口（gradio_annotator.py），可以直接在浏览器中测试效果。

图3：OpenPose 姿态控制——输入骨架图，生成对应动作的人物图像

训练与推理：开发者需要知道的关键细节

训练方面，仓库提供了完整的训练脚本：

• tutorial_train.py — SD 1.x 版本训练
• tutorial_train_sd21.py — SD 2.x 版本训练
• tutorial_dataset.py / tutorial_dataset_test.py — 数据集处理

训练数据通过 ldm/data/ 目录的 Dataset 类管理。训练框架选用 PyTorch Lightning，配置通过 environment.yaml 统一管理依赖（Python 3.8.5 + PyTorch 1.12.1 + CUDA 11.3）。

推理方面，仓库提供了 8 个 Gradio WebUI 脚本，分别对应不同的控制模式：

• gradio_canny2image.py — Canny 边缘 → 图像生成
• gradio_depth2image.py — 深度图 → 图像生成
• gradio_pose2image.py — 姿态 → 图像生成
• gradio_seg2image.py — 语义分割 → 图像生成
• gradio_hed2image.py — 软边缘 → 图像生成
• gradio_normal2image.py — 法线图 → 图像生成
• gradio_scribble2image.py — 涂鸦 → 图像生成
• gradio_hough2image.py — 霍夫变换 → 图像生成
• gradio_fake_scribble2image.py — 伪涂鸦 → 图像生成
• gradio_scribble2image_interactive.py — 交互式涂鸦生成

开发者还可以使用 tool_add_control.py（SD 1.x）或 tool_add_control_sd21.py（SD 2.x）将 ControlNet 作为工具集成到自有管线中。

部署门槛：GPU 是硬性要求

ControlNet 必须使用 NVIDIA GPU 运行，推荐配置：

• 显卡：RTX 3080 及以上（8GB+ 显存）
• 内存：16GB+ 系统内存
• 存储：30GB+（模型权重 + SD 基础模型 + 检测器模型）
• CUDA：11.3（注意版本兼容性）

仓库提供了 environment.yaml（Conda 环境文件），可以一键还原依赖环境，但不支持 Docker 部署。部署流程需要手动下载 Stable Diffusion 模型权重和对应的 ControlNet 权重文件（存放在 models/ 目录），这增加了上手门槛。

局限性与争议

ControlNet 并非完美无缺：

1. 显存占用高：原生 ControlNet 在高分辨率下显存消耗显著，虽然 docs/low_vram.md 提供了低显存优化方案，但会影响生成速度。
2. 条件检测质量依赖：最终效果很大程度上取决于前端检测器的输出质量。如果输入图像质量差或场景复杂，检测器可能产生错误结构。
3. 多条件融合不易：同时使用多个 ControlNet（多重条件控制）在实践中调参复杂，不同条件之间的权重平衡需要经验积累。
4. 版权风险：使用真实照片作为条件输入时，涉及被摄者的肖像权和版权问题，社区对此讨论热烈。

行业影响与生态地位

ControlNet 的发布是 2023 年 AIGC 领域最重要的事件之一。它证明了「文本生成」和「结构控制」可以解耦——这为后续大量多模态控制工具（如 T2I-Adapter、ControlNet-XS 等）奠定了范式基础。

目前，ControlNet 的生态已渗透到几乎所有主流 AI 图像生成平台：Stable Diffusion WebUI 的 ControlNet 扩展、ComfyUI 的 ControlNet 节点、Diffusers 库的 ControlNet 实现、HuggingFace Spaces 演示页面等。

指标	数据
GitHub Stars	33,893+
Forks	3,016
主要语言	Python
许可证	Apache-2.0
核心框架	PyTorch + PyTorch Lightning

对于想要深入 AIGC 领域的开发者来说，ControlNet 是一个不可绕过的里程碑级项目——无论你是想使用它提升 AI 绘画的精确度，还是想学习其条件注入架构设计，都能从中获得巨大价值。
