Chat2SVG：用大模型和扩散模型生成矢量图形

从草图到专业矢量图：AI 如何破解 SVG 生成难题

2025 年，一篇 CVPR 论文引来开发者社区的广泛讨论——Chat2SVG，一种将大型语言模型（LLM）与图像扩散模型相结合的文本转矢量图形（Text-to-SVG）框架。它的核心思路听起来很直观：让 LLM 先写一段粗略的 SVG 代码作为"骨架"，再交给扩散模型和优化器进行细节增强，最终输出可直接用于印刷、设计、动画的高质量矢量图形。

这个项目的出现，直击长期以来 Text-to-SVG 领域的一个核心矛盾：矢量图形的精度要求与 AI 生成的不确定性之间存在天然张力。像素图像可以用扩散模型自由生成，但 SVG 本质上是一组结构化的几何指令（路径、贝塞尔曲线、填充色），随意生成的 SVG 很可能语义混乱、比例失调、颜色溢出。Chat2SVG 的三阶段流水线，正是为解决这一问题而设计的。

Chat2SVG 整体效果对比

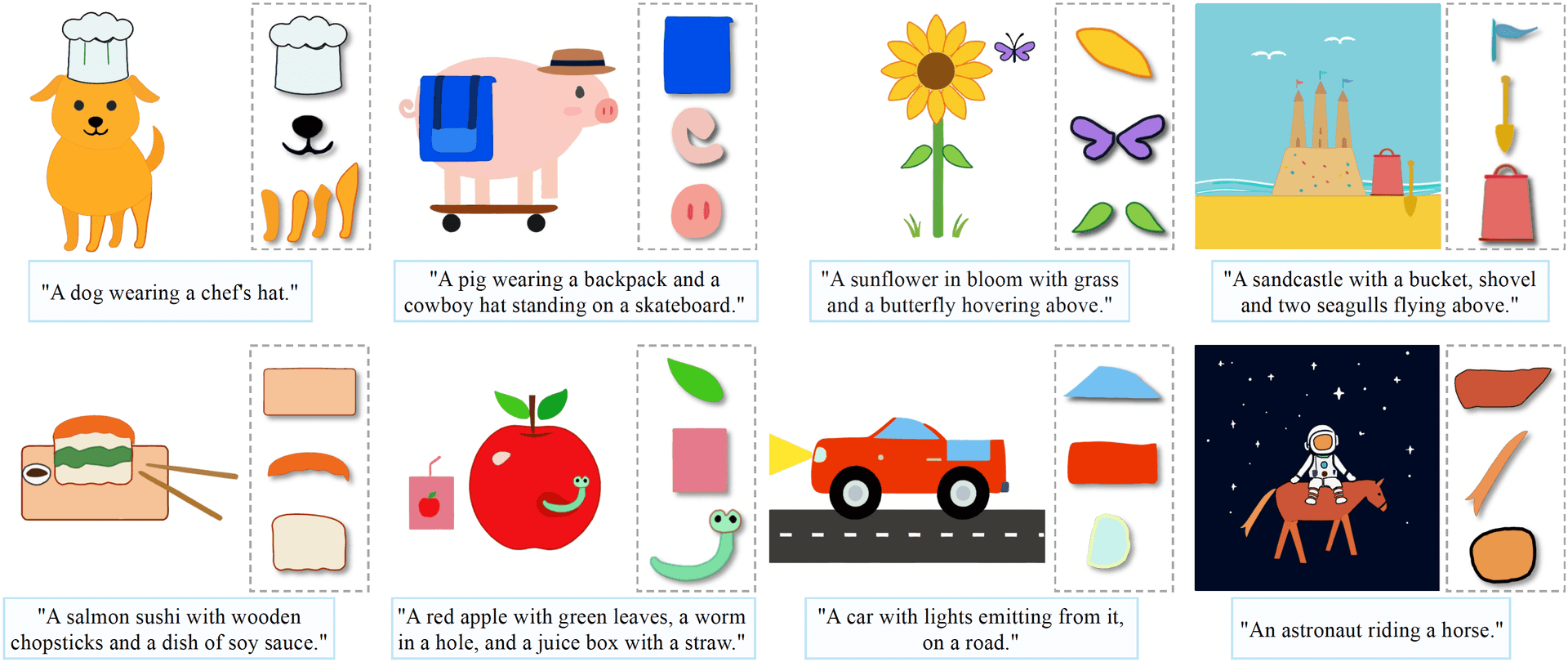

图1：Chat2SVG 生成效果展示，左列为文本提示，中列为 LLM 生成的 SVG 模板，右列为最终优化结果。

项目背景：CVPR 2025 收录，来自 Ronghuan Wu（kingnobro）

Chat2SVG 的作者是 Ronghuan Wu，项目托管于 GitHub（kingnobro/Chat2SVG），原始论文于 2024 年底提交至 arXiv（arXiv:2411.16602），并在 2025 年 CVPR（IEEE 计算机视觉与模式识别大会）正式发表。项目目前约 239 颗 GitHub Stars、34 个 Forks，主要语言为 Python。

在正式发表前，SVG 生成领域已有不少尝试，但大多数方法面临三个共性问题：形状规则性差（生成的多边形不规整、曲线不平滑）、泛化能力弱（对简单类别有效，复杂场景崩溃）、表达力有限（难以渲染渐变色、纹理、复杂遮挡关系）。Chat2SVG 尝试通过 LLM + 扩散模型的混合路线同时解决这三个问题。

核心原理：三阶段流水线

Chat2SVG 的工作流程分为三个阶段，每个阶段对应一个独立的子项目目录，层层递进：

第一阶段：LLM 生成 SVG 模板

这是整个流程的起点。给定一个文本提示（如"一只猫坐在草地上"），系统调用 Claude 或 GPT-4 等大语言模型，分三步完成：

扩展提示词（Expand Text Prompt）：将简短的自然语言扩展为详细的场景描述，包括每个物体的颜色、形状、大小、位置等属性。系统内置了详细的 prompts.yaml，包含对每种图形元素（rect、circle、ellipse、line、polyline、polygon、短 path）的使用规范。
编写 SVG 代码：LLM 根据扩展后的提示词，直接生成 SVG 源码。系统要求使用基础几何元素，且每条路径不超过 5 个命令，以保证生成的 SVG 语义清晰、结构规范。
迭代修正（Visual Rectification）：通过 cairosvg 将 SVG 渲染为位图，再让 VLM 观察渲染结果，自主判断哪些视觉问题需要修正（如物体比例失调、颜色错误遮挡），循环修正直到满意。

生成多个 SVG 变体后，系统使用 ImageReward 或 CLIP 模型自动打分排序，挑选质量最佳的进入下一阶段。这一步在 1_template_generation/main.py 中实现。

第二阶段：扩散模型细节增强

生成的 SVG 模板虽然结构正确，但往往过于"几何化"——所有元素都是简单的色块，缺乏真实感。第二阶段的目标是为这些色块赋予纹理和细节。

核心流程：

SVG 清理：使用 Google 的 picosvg 库将 SVG 中的所有元素转换为三次贝塞尔曲线（cubic Bézier curves），得到统一格式的中间文件。
目标图像生成：调用 Stable Diffusion XL（SDXL）+ ControlNet-Tile 模型，以清理后的 SVG 为结构引导（structural guidance），生成一张具有真实纹理的目标图像。代码默认使用 CivitAI 上的 AAM-XL-Anime-Mix 模型。
SAM 分割增强：使用 Meta 的 Segment Anything Model（SAM）对目标图像进行实例分割，识别出 SVG 中缺失的细节形状（如猫的胡须、眼睛的高光），然后将这些新形状以正确的颜色重新矢量化后添加回 SVG。

第二阶段在 2_detail_enhancement/main.py 中完整实现，支持调节增强强度（strength 参数）、SAM 采样密度（points_per_side）等。

第三阶段：SVG 路径形状优化

经过前两阶段，SVG 的内容和结构已经比较完整，但曲线的平滑度、点的数量可能仍不理想。第三阶段使用 DeepSVG（基于 Transformer 的 SVG 生成模型）进行端到端优化：

潜在空间反转（Latent Inversion）：将当前 SVG 路径转换为 DeepSVG VAE 的潜在向量，再解码回路径表示，验证当前 SVG 与模型隐空间的匹配程度。
图像空间优化（Image Optimization）：将 SVG 渲染为图像，与目标图像计算感知损失（Laplacian 平滑损失、KL 散度、EMD 距离等），反向梯度优化路径点的坐标，使渲染结果更接近目标图像。
最终输出：生成两个版本——optim_latent.svg（保留潜在空间语义）和 optim_point.svg（精确的路径点坐标）。

第三阶段在 3_svg_optimization/main.py 中实现，核心依赖 diffvg（ differentiable SVG renderer，可微渲染器）和 DeepSVG 模型。

技术架构：代码结构详解

项目代码组织如下：

目录/文件	作用	关键依赖
`svglib/`	SVG 解析与渲染核心库（geom、svg、path、primitive、tensor）	shapely、numpy、cairosvg、matplotlib
`utils/`	LLM 调用封装（Claude/OpenAI）、工具函数	anthropic、openai、omegaconf
`1_template_generation/`	第一阶段：LLM 生成 SVG 模板	transformers、CLIP、ImageReward
`2_detail_enhancement/`	第二阶段：扩散模型增强	diffusers、ControlNet、SAM、SDXL
`3_svg_optimization/`	第三阶段：DeepSVG 路径优化	DeepSVG、diffvg、kornia
`prompts.yaml`	LLM 生成 SVG 的系统提示词模板	—

svglib 核心库（最值得关注的技术模块）：svglib/svg.py 实现了 SVG 文档的类封装，支持路径组（SVGPathGroup）、基础图形（SVGPath、SVGRectangle、SVGCircle、SVGEllipse、SVGLine 等）；svglib/svg_path.py 实现了完整的 SVG path 命令解析器，支持 M/L/C/A/Z 等所有标准命令；svglib/geom.py 实现了基础几何计算（Point、Bbox、RotationMatrix）；svglib/tensor.py 实现了 SVG 到张量表示的转换，是与深度学习模型对接的桥梁。

utils/gpt.py 封装了与 LLM 的交互逻辑，默认后端支持 Claude 和 Wildcard（第三方代理）。Session 类实现了多轮对话管理，支持发送文本提示和图像参考。

requirements.txt 列出 35+ 个依赖，涵盖：深度学习（transformers、diffusers、accelerate、torch）、计算机视觉（opencv-python、scikit-image、pillow）、SVG 处理（cairosvg、shapely、svgwrite）、向量优化（diffvg、deepsvg、kornia）等。

部署评估：门槛有多高？

Chat2SVG 不适合快速部署，原因有三：

依赖链极长：除了 Python 包，还需要手动安装 diffvg（需要 cmake + ffmpeg + 编译）和 picosvg；diffvg 本身是 CUDA 扩展，必须与 PyTorch CUDA 版本严格匹配。

GPU 强制要求：第二阶段的 SDXL + ControlNet 推理需要 8GB+ 显存，第三阶段的 DiffVG 渲染同样需要 GPU 加速（代码注释显示消耗 <4GB）。

无容器化支持：项目没有提供 Dockerfile 或 docker-compose.yml，无法通过容器一键部署。所有安装步骤都需要手动在 Conda 环境中执行。

估算完整安装时间为 2 小时以上，涉及：conda 环境创建 → PyTorch CUDA 安装 → 35+ Python 包 → diffvg 编译 → picosvg 安装 → 模型权重下载（多个 GB）。

自然语言 SVG 编辑：另一个亮点

除了文本生成，Chat2SVG 还支持自然语言编辑现有 SVG。用户可以对已有的 SVG 提出修改需求（如"把背景改成蓝色"、"把圆形改成三角形"），系统会调用 LLM 理解指令并在 SVG 源码层面进行精确修改，同时保持整体语义一致。这一功能基于论文中描述的"Text-Guided SVG Editing"机制。

局限与争议

论文坦诚提及了几个局限：

SAM 分割质量依赖：如果 SAM 对某个区域的分割结果不准确，增强后的 SVG 会出现多余或缺失的几何形状。项目建议用户在 SAM 输出后手动检查并修正。
API 区域限制：由于 Anthropic 和 OpenAI 不支持某些地区，开发者使用了 Wildcard 第三方代理进行请求转发，这在生产环境中可能带来额外的不稳定性。
几何元素限制：系统约束 SVG 只能使用基础几何元素，短路径（≤5 命令），这虽然保证了生成的可控性，但也限制了生成非常精细曲线的上限。
生成质量与 prompt 强相关：最终的 SVG 质量高度依赖 LLM 对提示词的理解程度，模糊的提示词会导致几何排列混乱。

行业意义

Chat2SVG 代表了 AI 生成内容（AIGC）从位图向矢量图扩展的一个重要方向。它展示了混合范式（LLM + Diffusion + 传统图形学）的可行性，也为设计自动化、游戏美术、UI 原型生成等场景提供了新的技术选型。随着更多类似工作的出现，"用自然语言描述就能得到可编辑的设计稿"或许很快不再是想象。

Star 趋势：项目于 2025 年 CVPR 期间（6月前后）获得较多关注，当前 239 Stars 反映了学术界对该工作的认可，高于同期大多数纯工程开源项目。
