PyTorch Grad-CAM：让 AI 的"眼睛"看得见

当 AI 犯错时，我们如何知道它在想什么？

想象一下：你训练了一个准确率高达 98% 的猫狗识别模型，信心满满地部署上线。然而某天，它把一张雪地里的狼狗照片标注成了"狼"，而你完全不知道为什么——模型成了一只"黑箱"。

pytorch-grad-cam 正是来解决这个问题的：它让 AI 的决策过程可视化，让我们能像拥有"透视眼"一样，看到神经网络在识别图片时，目光落在图像的哪个区域。

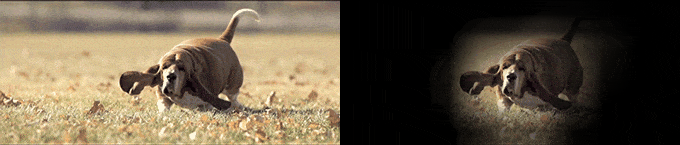

图1：Grad-CAM 可视化效果——模型识别"狗"时关注的位置（热力图叠加在原图上，红色越深=关注度越高）

背景：可解释性 AI 的诞生

这一切的起点是 2017 年的一篇论文。Grad-CAM（Gradient-weighted Class Activation Mapping）由 Ramprasaath R. Selvaraju 等人提出，最初用于视觉问答（VQA）领域。它的核心思想非常巧妙：利用反向传播的梯度信息，找出网络中哪些神经元对最终决策贡献最大。

此后，Grad-CAM 迅速成为 CNN 可解释性领域的基础工具。开发者 Jacob Gildenblat 在 PyTorch 生态中率先实现了这一方法，并持续迭代——从最初的 GradCAM 单一方法，发展到如今支持超过 15 种像素归因（Pixel Attribution）方法。

从学术引用来看，该项目被广泛应用于医学影像分析、自动驾驶感知、AI 安全审计等高风险场景的研究中，GitHub 超过 1.2 万颗星、1700 多次 fork，PyPI 月下载量持续攀升。

核心功能：不止于 GradCAM

很多人以为 pytorch-grad-cam 只是"一个 GradCAM 实现"，但实际上它是一个可解释性算法的基准工具箱。

方法	原理	适用场景
GradCAM	用梯度的平均值对 2D 激活图加权	通用分类
HiResCAM	激活与梯度逐元素相乘，有数学证明的忠诚性	高可靠性场景
GradCAM++	使用二阶梯度	细粒度分类
XGradCAM	用归一化激活调整梯度	提升稳定性
AblationCAM	将激活置零后测量输出下降	精确归因
ScoreCAM	用激活强度调制输入图像，测量输出变化	无梯度方法
EigenCAM	对 2D 激活做主成分分析（PCA）	简单有效
LayerCAM	低层激活用正梯度空间加权	适合浅层分析
ShapleyCAM	梯度+Hessian向量积加权	理论基础最扎实

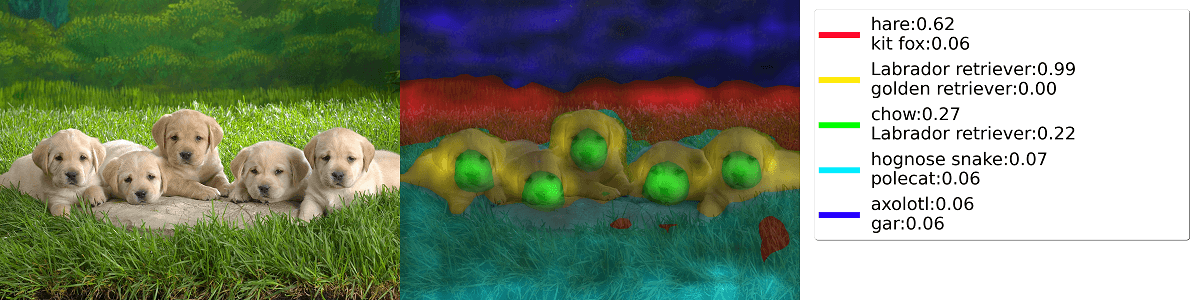

图2：Deep Feature Factorizations — 将激活图分解为多个聚类簇，每个颜色代表一个语义区域

为什么它特别适合 CV 研究者

场景一：医学影像诊断 在皮肤癌检测模型中，研究者发现模型实际上在关注"图片中有没有尺子"（医生拍照时常放尺子做参照），而不是皮肤病变本身。Grad-CAM 热力图揭示了这一数据偏差问题。

场景二：自动驾驶感知 工程师用 Grad-CAM 检查目标检测模型是否真的在"看"行人，还是在关注背景中的道路标线。通过对比多张热力图，可以系统性地发现感知盲区。

场景三：模型 Debug 神经网络突然对某类图片表现异常？热力图可以快速定位是数据问题、模型过拟合，还是骨干网络本身的设计缺陷。

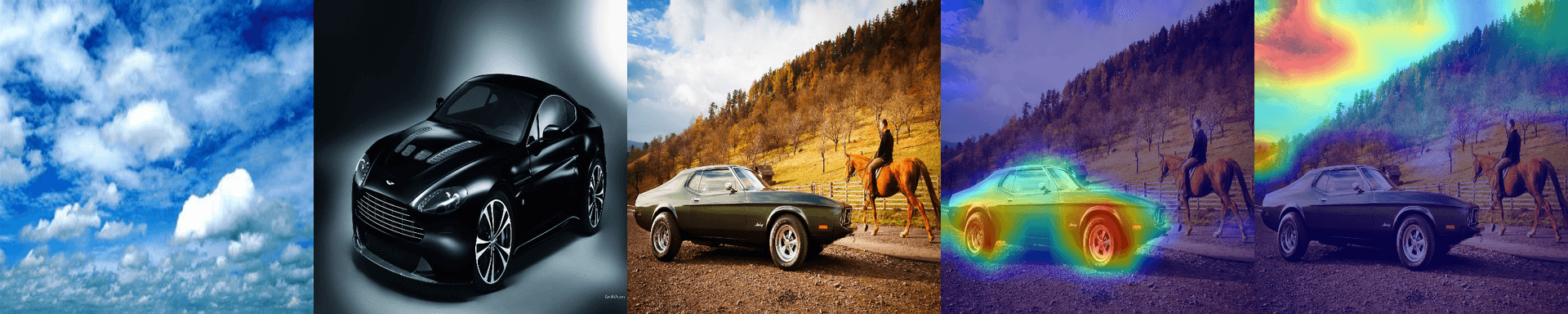

图3：Embedding 相似度可视化 — 解释模型为何认为两张图片"相似"

使用门槛：Python API 调用

该项目没有 Web UI，纯代码库，使用方式为标准的 Python 包导入：

from pytorch_grad_cam import GradCAM
from pytorch_grad_cam.utils.image import show_cam_on_image
from torchvision.models import resnet50

model = resnet50(pretrained=True)
target_layers = [model.layer4[-1]]
cam = GradCAM(model=model, target_layers=target_layers)

# 生成热力图
grayscale_cam = cam(input_tensor=input_tensor)

安装仅需一行命令：pip install grad-cam，依赖项为 numpy、torch、torchvision、opencv-python-headless、matplotlib、scikit-learn 等主流库。Python 3.8+ 即可运行，GPU 非必须但有的话体验更流畅。

技术架构

项目采用模块化插件架构：

• pytorch_grad_cam/ 核心目录下，每个 CAM 方法对应一个独立文件（gradcam.py、eigencam.py、scorecam.py 等）
• base_cam.py 定义基类，实现通用流程（获取激活图 → 计算权重 → 生成热力图），各子类只需重写权重计算逻辑
• activations_and_gradients.py 负责注册 PyTorch 钩子（Hook），捕获前向激活和反向梯度
• feature_factorization/ 目录实现了 NMF（非负矩阵分解）方法
• ablation_layer.py 提供 AblationCAM 所需的掩码计算能力

这种设计让添加新方法变得简单——只需继承基类、实现新的权重计算公式即可。测试覆盖了主流 CNN（ResNet、VGG、DenseNet）和 Vision Transformer（DeiT、Swin Transformer）。

局限与争议

pytorch-grad-cam 也不是万能的：

1. GradCAM 本身的局限性 GradCAM 类激活图的空间分辨率较低，对于细粒度识别任务（如区分不同品种的鸟），热力图往往过于模糊。这正是 LayerCAM、RefineCAM 等方法诞生的原因。

2. "可信度"的误导 学界已有研究指出，类激活图可能存在**"自信的谎言"**——热力图看起来很"合理"，但实际上并不真正代表模型的决策依据。pytorch-grad-cam 提供了 MetricAblationCAM 等度量工具来检测这一问题，但用户需要主动使用。

3. Vision Transformer 支持 虽然已支持 ViT、SwinT 等 Transformer 架构，但与 CNN 相比，Transformer 的注意力机制与 CAM 方法的结合仍有探索空间，尤其在跨模态（CLIP 文本-图像对齐）场景。

行业意义

随着欧盟 AI Act 和各国 AI 监管政策的落地，可解释性不再是"nice to have"，而是合规必需。pytorch-grad-cam 作为 CV 领域最活跃的可解释性工具之一，在医疗 AI、自动驾驶、金融风控等高监管场景中扮演着关键角色。

从增长曲线看，该项目近两年 Star 增速稳定，Issue 和 PR 活跃度高，版本持续迭代（当前 v1.5.5）。作者还维护了一个配套的在线文档站，提供 Jupyter Notebook 格式的详细教程。

图4：ResNet50 识别"狗"时的 Grad-CAM 热力图 — 模型的注意力集中在狗的头部和轮廓

图5：同一张图，识别"猫"时的热力图 — 注意力区域明显不同，说明模型学会了区分不同语义

---

总体来看，pytorch-grad-cam 是一个学术价值与工程实用性兼备的可解释性工具箱。它不追求花哨的界面，而是专注于提供多样化、可验证的像素归因方法，同时维护了良好的文档和持续更新。对于 CV 研究者和 AI 工程师而言，这是在生产环境中做模型 Debug 和审计的利器。
