Pylot：面向学术界与工业界的模块化自动驾驶研发平台

一辆「数字汽车」如何学会认路：Pylot 的故事

想象你坐在一辆没有方向盘的白色轿车里——车窗外的街道是像素构成的虚拟世界，仪表盘上实时跳动着车道线框、行人轮廓、前方车辆距离。这不是科幻电影，而是 Pylot 联合 CARLA 模拟器 构建的自动驾驶开发环境。

2019 年，来自约翰斯·霍普金斯大学（Johns Hopkins University）的研究团队在 ERDOS 项目下启动了 Pylot，目标是为自动驾驶感知、预测、规划、控制全栈算法提供一个可复现、可对比、可扩展的模块化研究平台。他们没有选择从零造轮子，而是站在 CARLA（Intel 主导的开源模拟器）的肩膀上，让研究者可以直接在虚拟城市中训练和测试算法，而无需担心真实路测的高昂成本和安全隐患。

五年过去了，Pylot 已成为自动驾驶学术圈的重要基准工具。它集成了从车道线检测（Lane Detection）到障碍物跟踪（Obstacle Tracking）、从路径规划（Frenet/Hybrid A* / RRT*）到红绿灯识别（Traffic Light Detection）的完整 pipeline，是少数能够同时覆盖仿真测试与实车部署的开源平台之一。

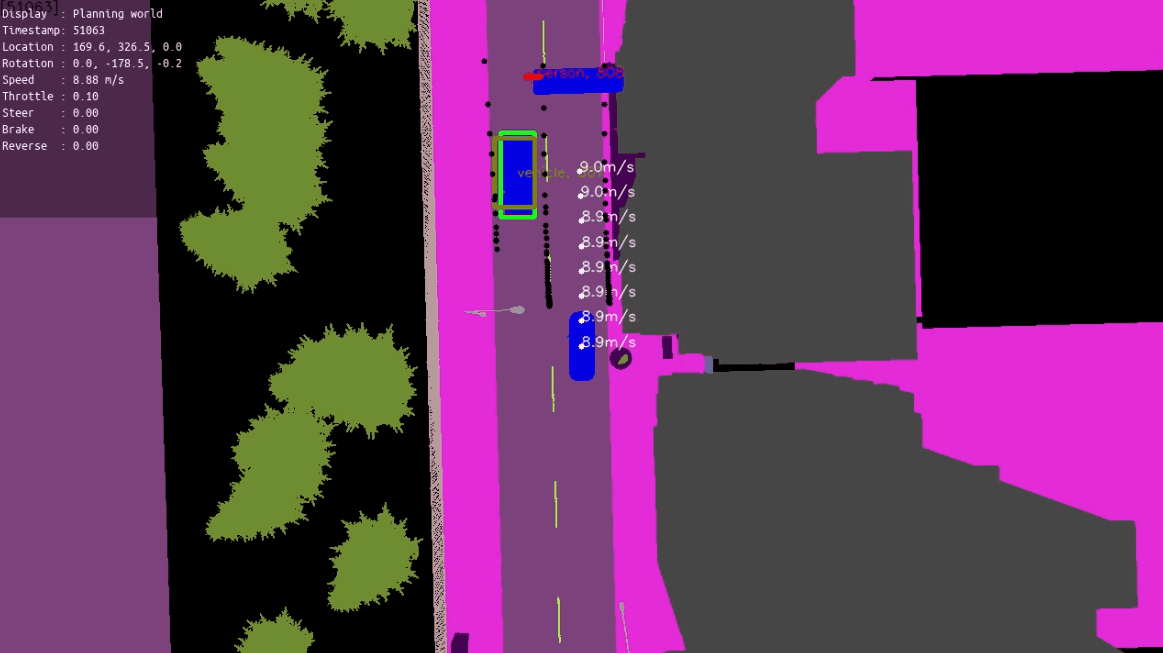

Pylot 在 CARLA 模拟器中的世界可视化效果

图1：Pylot 与 CARLA 模拟器集成后的可视化界面，车辆周围实时渲染感知结果（来源：erdos-project/pylot 官方文档）

核心架构：从感知到控制的六层模块

Pylot 的代码库遵循严格的模块化设计，六大核心模块各司其职，通过 ERDOS 流处理框架实现组件间的高速数据传递。

1. 感知层（Perception）

感知层是自动驾驶的「眼睛」，Pylot 在这一层实现了多个关键子模块：

障碍物检测（Detection）：基于深度学习的 2D/3D 目标检测，支持 CARLA 仿真世界中的车辆、行人、自行车等类别。
车道线检测（Lane Detection）：从摄像头图像中提取车道边界线，输出道路结构几何描述，为路径规划提供参考。
语义分割（Segmentation）：逐像素分类道路、可行驶区域、植被、建筑等语义类别，提升环境理解能力。
深度估计（Depth Estimation）：从单目摄像头推测场景深度信息，弥补缺乏深度传感器时的感知短板。
多传感器融合（Fusion）：融合摄像头、激光雷达（LiDAR）等多源数据，提升目标检测的准确性和鲁棒性。
目标跟踪（Tracking）：对检测到的目标进行时序关联，实现稳定的多目标跟踪，为下游预测模块提供运动轨迹。

2. 预测层（Prediction）

预测模块基于感知层输出的目标轨迹，预测周围交通参与者的未来运动行为。学术研究表明，在仿真环境中训练预测模型可以快速迭代各类假设场景（cut-in、紧急刹车等），大幅缩短算法验证周期。

3. 规划层（Planning）

规划层包含三种互补的轨迹规划算法：

Frenet 坐标系最优轨迹规划：将车辆运动投影到参考线坐标系，生成平滑舒适的最优轨迹，是高速公路场景的经典方案。
Hybrid A（混合A）算法**：结合连续空间搜索与离散图搜索，适合复杂停车场、窄路等非结构化场景，也是 Waymo 早期方案的核心。
*RRT（快速扩展随机树）**：概率完备的全局规划算法，适用于未知或动态障碍物较多的复杂环境。

4. 控制层（Control）

控制模块目前实现了 MPC（模型预测控制） 控制器。MPC 的核心思想是在每个控制周期内，基于车辆动力学模型预测未来若干步的系统行为，通过优化算法找到使目标函数最小化的控制序列。Pylot 的 MPC 控制器经过了 CARLA 仿真环境中的大量测试，能够处理不同车速、不同曲率弯道下的轨迹跟踪任务。

5. 定位层（Localization）

定位模块利用传感器融合（GNSS + IMU + 视觉里程计）实现车辆的高精度定位，为规划和控制提供准确的自车状态。

6. 仿真接口层（Simulation）

仿真层桥接 Pylot 核心算法与 CARLA 模拟器，处理传感器数据注入、车辆指令下发、仿真时钟同步等关键任务。Pylot 还支持接入 CARLA Leaderboard 挑战排行榜，这意味着研究者可以直接将自己的算法提交到统一的评测基准上，与全球其他团队的方案同台竞技。

技术栈：Python 为核，ERDOS 为脉，GPU 驱动感知

从 setup.py 和 requirements.txt 可以看出，Pylot 的技术选型兼具学术研究的灵活性与工程部署的严谨性：

核心语言：Python 3，带 python-is-python3 确保默认 python 命令指向 Python 3。
计算图/流处理：ERDOS（同一项目组开发的实时数据流框架），负责模块间的低延迟数据传递。
深度学习：TensorFlow 2.5.1 + PyTorch 1.4 双框架并存——TF 用于部分感知模型，PyTorch 用于其他模块，兼顾不同研究社区的代码复用。
计算机视觉：OpenCV（opencv-python + opencv-contrib）、scikit-image、pillow，提供从图像预处理到视觉算法的全链路支持。
点云处理：Open3D（0.13.0），用于 LiDAR 点云的可视化和部分 3D 感知算法。
优化求解：CVXpy（凸优化建模）、scipy，完成 MPC 控制器的二次规划求解。
仿真引擎：CARLA 0.9.10.1（30GB+），业界最成熟的开源自动驾驶模拟器。
容器化：提供基于 nvidia/cudagl:11.4.2 的 Dockerfile，内置 CUDA 11.4 环境，但不支持 docker-compose 一键启动。

值得注意的是，Pylot 的 Dockerfile 采用单阶段构建（FROM nvidia/cudagl），而非多阶段优化，镜像体积较大，且 base image 较为陈旧（Ubuntu 20.04 + CUDA 11.4），在新硬件上的兼容性存在一定限制。

CARLA 模拟器中的城市环境

图2：CARLA 模拟器构建的城市级虚拟驾驶环境，支持动态天气、光照变化和复杂交通流，是 Pylot 训练和测试的核心场域（来源：carla.org 官方素材）

部署体验：学术配置的「门槛」与「回报」

部署门槛——不是给「尝鲜者」准备的

坦白说，Pylot 的部署难度在开源项目中属于高门槛级别。官方推荐的安装路径需要：

NVIDIA GPU + CUDA 11.4+：GPU 是感知模块运行的基础，没有独显寸步难行。
CARLA 模拟器 0.9.10.1（30GB+ 下载量）：必须手动下载并解压 CARLA 发行版，配置 CARLA_HOME 环境变量。
Rust 工具链：因为依赖 ERDOS（Rust 实现的核心），需要通过 rustup 安装 nightly 工具链。
Ubuntu 20.04：Dockerfile 基于 Ubuntu 20.04，其他 Linux 发行版的兼容性未经验证。
大量 Python 依赖：tensorflow-gpu、torch、opencv、open3d 等重型库，pip install 耗时较长且容易出现版本冲突。

Dockerfile 虽然存在，但它是单容器设计，没有 docker-compose 来一键编排 Pylot + CARLA 两个服务（CARLA 模拟器通常需要独立进程运行）。这意味着即使你用 Docker，也要额外处理 CARLA 的启动和端口通信。

结论：快速体验？难。需要准备 2 小时以上的配置时间，且对 Linux、Docker、CUDA 有基本了解。

为什么还是有大量研究者使用？

答案在于研究效率。在真实道路上测试一个车道线检测算法，需要协调测试车辆、场地、伦理审批、安全员；在 Pylot + CARLA 环境中，一行命令就可以生成 1000 个不同天气、不同光照、不同交通密度的测试场景，自动化评估指标瞬间生成。这种效率优势在学术论文的实验部分价值巨大——Pylot 的模块化设计让研究者可以只替换某一个子模块（比如换一个检测网络），而不必重新搭建整套系统。

代码质量与文档

Pylot 的代码质量处于学术开源项目的中上水平：

测试覆盖：提供 pytest 测试套件，包含传感器配置（sensor_setup）的单元测试和集成测试。
文档：有 ReadTheDocs 完整文档（https://pylot.readthedocs.io），Dockerfile 中也安装了 sphinx 构建工具。
CI/CD：GitHub Actions 工作流自动执行 CI 构建。
版本管理：通过 setuptools 安装为 erdos-pylot 包，版本号 0.3.3，发布规范清晰。
License：Apache 2.0，商业友好。

但需要注意的是，依赖版本较旧（TensorFlow 2.5.1 / PyTorch 1.4 / NumPy < 1.20），在新版 Python（3.10+）或新硬件（RTX 30/40 系列）上可能需要额外适配工作。

行业意义与趋势

Pylot 代表了自动驾驶研究的一个核心方向——仿真优先、模块化迭代。随着 CARLA 的持续更新（0.9.x → 1.x）和 nuScenes、Waymo 3D 等数据集的丰富，像 Pylot 这样的模块化平台将在以下场景持续发挥价值：

学术论文的算法对比基准：快速复现 SOTA 结果，生成对比图表。
企业预研阶段的算法验证：在仿真中暴露问题，避免直接上车的风险。
多智能体协同驾驶研究：利用 CARLA 的多 agent 支持，研究车队协同、交叉路口博弈等复杂场景。
感知-规划-控制的联合优化：端到端方案与模块化方案在同一框架下共存，方便对比研究。

533 颗 GitHub Stars 和 139 个 Fork 证明了学术界对它的认可——不算爆款，但在自动驾驶细分领域具有较高的影响力和技术壁垒。

总结：谁应该关注 Pylot？

角色	推荐指数	理由
自动驾驶研究方向 PhD	⭐⭐⭐⭐⭐	模块化设计完美适配论文实验，仿真环境开箱即用
AI 算法工程师（感知方向）	⭐⭐⭐⭐	检测/分割/跟踪模块可直接作为 baseline 修改
自动驾驶公司预研团队	⭐⭐⭐	仿真验证效率高，但生产部署需另行工程化
对自动驾驶感兴趣的爱好者	⭐⭐	门槛较高，需要较强技术背景

一句话评价：Pylot 是自动驾驶学术研究的高效率工具链——「搭起来费劲，用起来真香」。
