NanoFlow：面向吞吐优化的 LLM 推理服务框架

当一家 AI 创业公司需要同时服务数十万用户、却发现 GPU 利用率始终卡在 30% 以下时，工程师们通常会陷入两难：升级硬件太贵，优化框架太难。正是在这样的背景下，ETH Zurich 的 efeslab 团队推出了 NanoFlow——一个将 GPU 利用率压榨到极致的高性能 LLM 服务框架。与 vLLM、DeepSpeed-FastGen、TensorRT-LLM 等主流方案相比，NanoFlow 在离线吞吐量场景下最高实现了 1.91 倍的性能提升，而这一切的实现手段，是一项名为"设备内并行"（Intra-Device Parallelism）的底层架构创新。

🔬 技术起源：从流水线困局说起

LLM 推理的本质是一系列计算与内存操作的交替执行：矩阵乘法（compute-bound）、注意力计算（memory-bound）、KV-Cache 读写（memory-bound）、集合通信（network-bound）。传统框架通常采用流水线设计，将这些操作按顺序串联执行——一个操作完成后才启动下一个。这种设计在单个请求场景下表现良好，但在高并发场景下，流水线的"气泡"（bubble）会不断积累：当 GPU 在等待 KV-Cache 从显存加载时，张量乘法单元实际上处于闲置状态；反之亦然。

efeslab 团队在一篇 OSDI'24 论文中指出，现有框架的资源利用率普遍偏低，原因是不同类型的操作在时间维度上存在大量重叠窗口。他们的解法是：nano-batching——将单个请求的推理过程拆解为更细粒度的"纳米批次"，让 compute-bound 和 memory-bound 操作在同一个 GPU 内核中交错执行，从而在时间轴上实现真正的并行而非串行。

图1：NanoFlow 核心架构 — 设备内并行调度示意图

⚙️ 核心技术：两大创新点

设备内并行（Intra-Device Parallelism）

NanoFlow 的核心创新在于将传统上按批次（batch）为单位的工作调度，改为以纳米批次（nano-batch）为单位的细粒度调度。每个纳米批次包含少量请求（如 4-8 个），框架会分析当前 GPU 各执行单元的状态，动态选择最优的操作序列：

图2：纳米批次并行原理 — compute/memory/network 操作在时间轴上重叠

以 Llama2-70B 在 8xA100 上的离线推理为例：传统框架在 1024 输入 / 512 输出设定下，GPU 的张量乘法单元实际利用率不足 40%。NanoFlow 通过纳米批次调度，将利用率提升至 80% 以上，直接反映为吞吐量 1.5-1.9 倍的提升。

异步 CPU 调度

GPU 利用率提升后，CPU 端的调度开销（KV-Cache 管理、批次组成、请求退出选择）反而成为新的瓶颈——实验显示这部分开销占比超过 10%。NanoFlow 的解法是异步控制流：在第 i 次迭代尚未结束时，CPU 已提前为第 i+1 次迭代准备批次信息和 KV-Cache 分配；请求退出判定也被推迟到 i+2 次迭代才执行，从而将 CPU 与 GPU 的时钟周期彻底解耦。

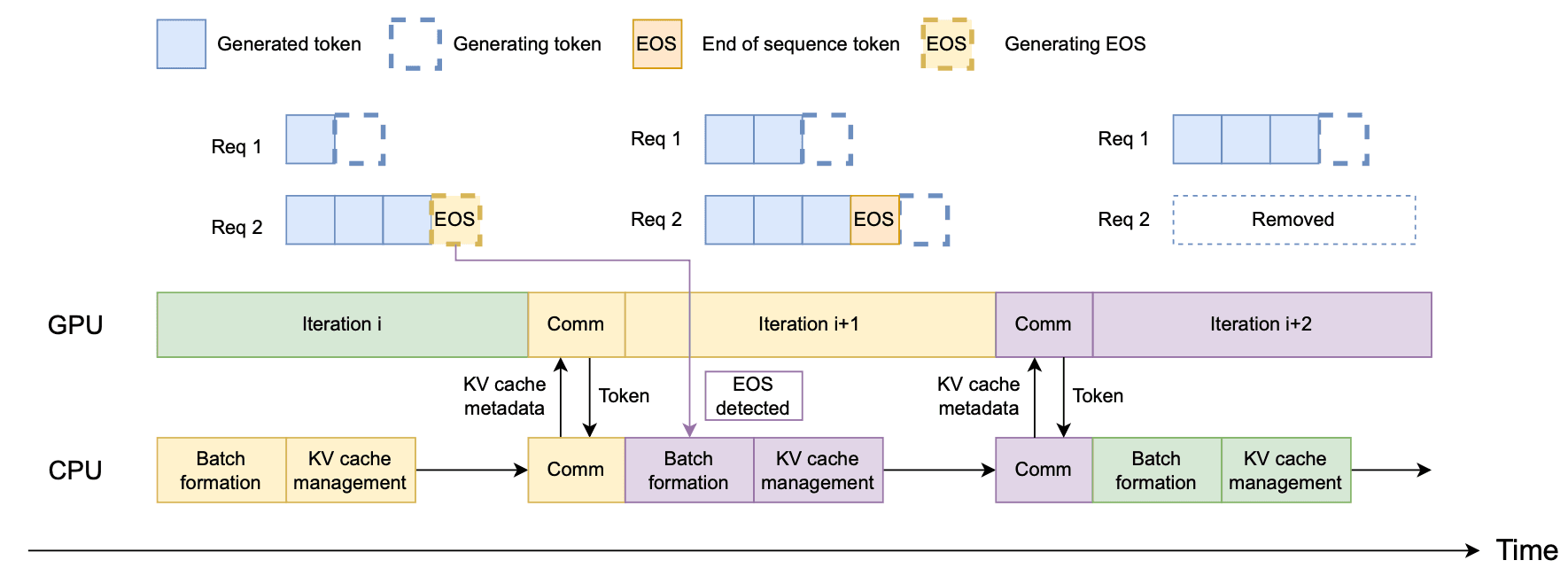

图3：异步 CPU 调度 — CPU 在 GPU 执行期间并行准备下一次迭代

KV-Cache SSD 分级存储

对于多轮对话场景，NanoFlow 还实现了 KV-Cache 的 SSD 分级存储策略：已完成请求的 KV-Cache 会立即卸载到 SSD 以释放显存，而不是等待显存紧张时才被动驱逐。实验表明，服务 LLaMA2-70B 所需的 SSD 卸载带宽仅需 5GB/s，而一块消费级 NVMe SSD 即可提供 3GB/s 的持续带宽，完全满足需求。

📊 性能对比：主流框架实测数据

efeslab 团队在 A100 80GB SXM 服务器上（8卡），以 vLLM v0.5.3、DeepSpeed-FastGen v0.2.3、TensorRT-LLM v0.8.0 为基线进行了系统对比评测。所有框架均关闭了量化、投机解码、前缀缓存等特定优化，确保公平比较。

离线吞吐量测试（输入 1024 / 输出 512，LLaMA2-70B）：

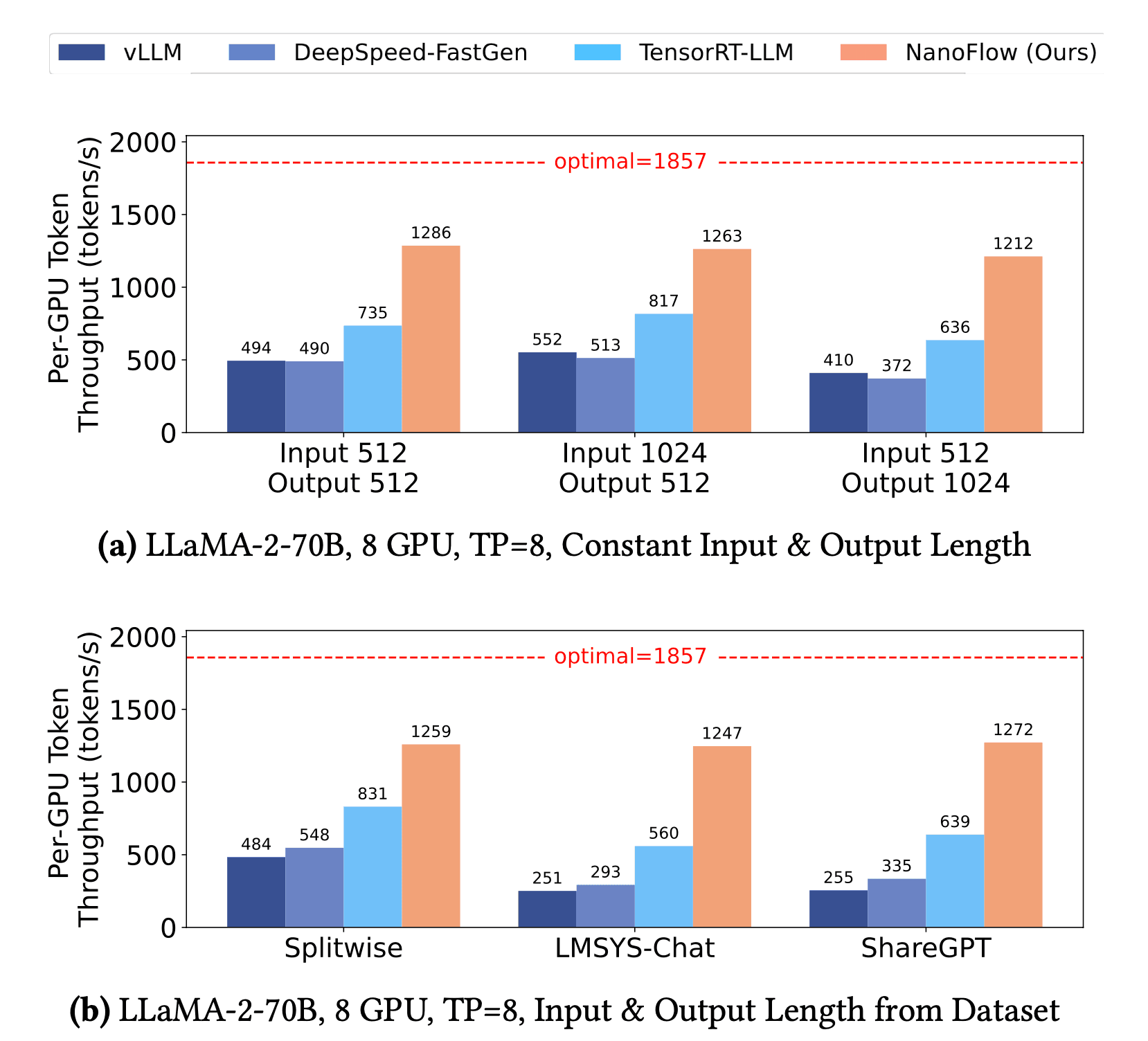

图4：离线吞吐量 — NanoFlow 在 ShareGPT、LMSYS-Chat-1M、Splitwise 三种真实trace下全面领先

在 ShareGPT 真实对话数据下，NanoFlow 的吞吐量比 TensorRT-LLM 高出 91%；即使与 vLLM 相比也有 1.5 倍以上的优势。

在线延迟测试（归一化延迟 = 端到端延迟 / 输出 token 数）：

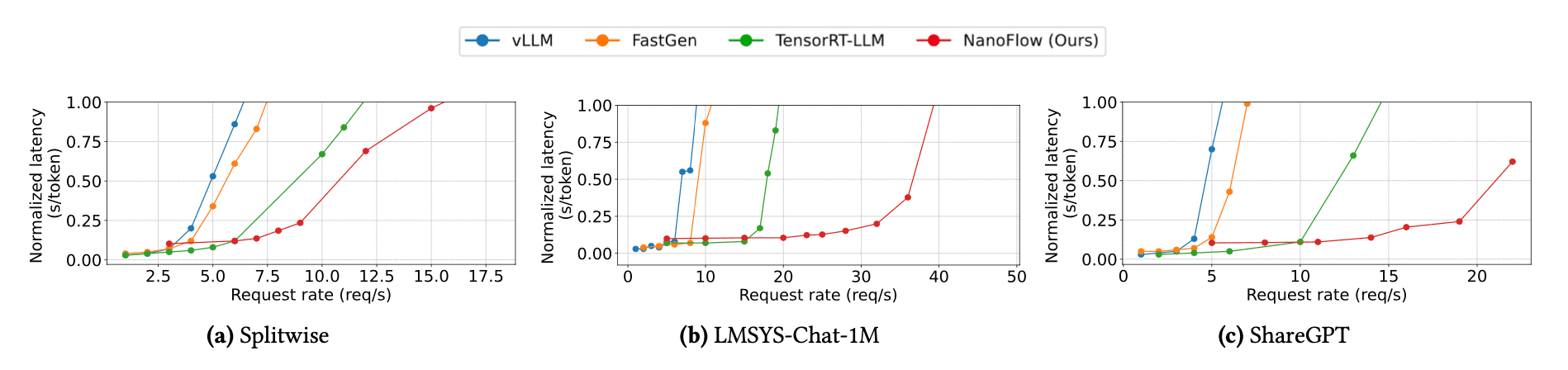

图5：在线延迟 — 相同延迟下 NanoFlow 可支撑更高的请求率

多模型可行性验证：

图6：NanoFlow 在 Llama2-70B、Llama3-70B、Qwen2-72B 等多个模型上的吞吐量表现

🏗️ 架构解析：C++ 后端 + Python 前端

NanoFlow 的代码库规模约 4000 行，采用 C++ 高性能后端 + Python 演示前端的架构：

核心模块：

• core/ — 核心调度引擎：executor（执行器）、worker（工作线程）、nanobatchSplit（纳米批次切分）、weightManager（权重管理）、bufferAllocate（显存分配）
• operations/ — 算子集合：GEMM（CUTLASS）、Attention（FlashInfer）、Embedding、AllReduce/AllGather（MSCCL++）、RoPE、Norm、Sampling
• entry/ — 入口脚本：run_llama3.py、easy_test.py、compare.py
• auto_search/ — 自动调优：基于 Profiling 的配置搜索
• models/ — 模型配置：Llama3-70B/8B、Qwen2-72B 等多种模型定义

第三方依赖：

NanoFlow 集成了 NVIDIA 官方的高性能计算库：CUTLASS（GEMM 算子）、FlashInfer（注意力内核）、MSCCL++（多卡集合通信）。这些库的组合确保了底层计算的高效率。

⚠️ 部署门槛：不是给普通用户准备的

必须直说的是，NanoFlow 并不是一个"一键部署"的项目。它面向的是有 HPC 背景的团队，典型用户画像是：拥有多卡 A100/H100 服务器、熟悉 CUDA/GDRCopy、了解 NCCL/InfiniBand 网络配置的 AI 系统工程师。

部署流程包括：conda 环境搭建、Gurobi 许可证配置（学术用途免费）、CUTLASS/FlashInfer/MSCCL++ 第三方库从源码编译、CUDA 12.x + Nsight Systems 工具链安装、以及多卡场景下的 NCCL 配置和共享存储挂载。官方提供了 setup.sh 脚本，但实际运行中仍可能遇到库版本兼容性问题。

没有 Dockerfile 是最大的遗憾——对于希望用容器快速验证的团队而言，这是一个明显的缺失。项目依赖的 Gurobi 是商业求解器，也增加了容器化的复杂度。

🎯 行业意义与适用场景

NanoFlow 的出现代表了 LLM 服务优化从"框架层"向"内核层"的深入。当前主流的 vLLM 和 TensorRT-LLM 已经将许多工程优化做到了极致，但 NanoFlow 通过对 GPU 执行单元级别的细粒度调度，证明了仍有可观的性能空间。

最佳适用场景：

• 离线批量推理（如 RLHF 数据生成、文档批处理）—— 吞吐量优势最大化
• 高并发在线推理（> 100 QPS）—— 多卡并行下的高吞吐保障
• 追求极低成本的大模型服务 —— 相同硬件下服务更多并发请求

不太适合的场景：

• 单卡或双卡环境 —— NanoFlow 的优势主要体现在多卡扩展性
• 需要快速迭代的开发场景 —— 编译依赖链太长
• 对延迟（latency）而非吞吐量（throughput）敏感的场景 —— NanoFlow 优化目标是吞吐量

该论文已发表于 OSDI'24，arXiv 地址：https://arxiv.org/abs/2408.12757
