Infrastructure Diagram MCP Server

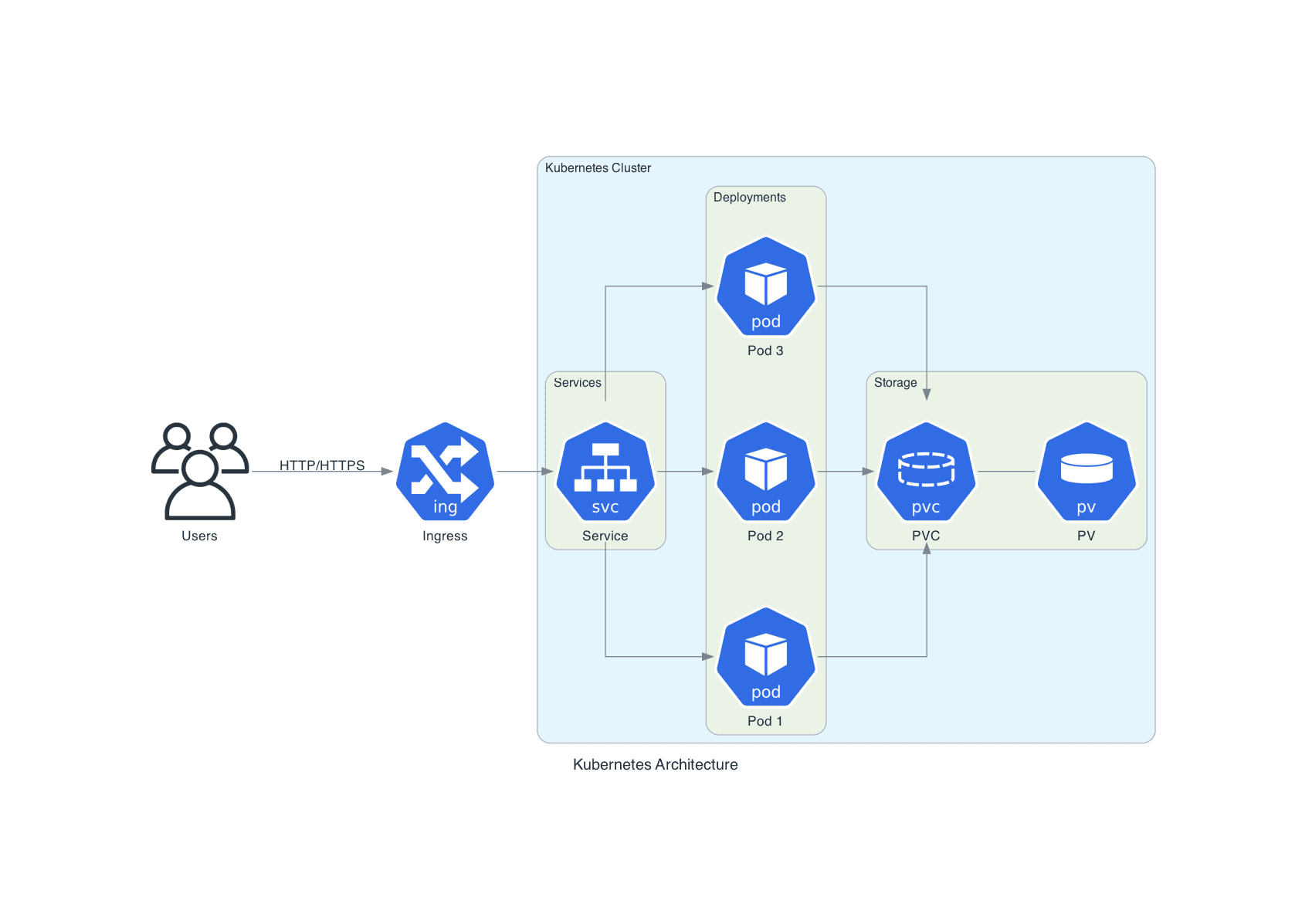

Kubernetes架构图 图1：Kubernetes 架构示意图 — 展示 MCP Server 如何生成集群拓扑图

想象一个场景：凌晨两点，你被告警叫醒，生产环境的某个服务出现了故障。你需要快速向团队描述当前的微服务架构，但手头只有一堆 Kubernetes YAML 文件和 Terraform 代码——用文字描述一遍至少要半小时。这时候，你只需要对 AI 助手说一句话：帮我生成一张当前架构的图，几秒钟后，一张清晰的 Kubernetes 集群拓扑图就出现在你的工作目录里。这不是科幻，而是 infrastructure-diagram-mcp-server 正在做的事。

一、项目起源：从 AWS 到多云

这个项目并非凭空诞生。它的母体是 AWS Labs 开源的 aws-diagram-mcp-server，由 Andrii Moshurenko 在 2025 年进行了深度改造，将原本只支持 AWS 的单云方案，扩展为支持 AWS、GCP、Azure、Kubernetes、混合云、多云 六大场景的统一 MCP 服务器。

MCP（Model Context Protocol，模型上下文协议）是 Anthropic 在 2024 年底推出的开放标准，旨在让 AI 助手能够调用外部工具和数据源。与传统插件系统不同，MCP 的设计哲学是通过标准化的协议层，让 AI 与工具之间建立双向上下文感知——AI 不仅能调用工具，还能将工具返回的结果作为推理的上下文。infrastructure-diagram-mcp-server 正是这一理念的践行者：它将基础设施绘图能力以 MCP 工具的形式暴露给 Claude Desktop（或任何兼容 MCP 的客户端），让 AI 在思考架构问题时能够实时生成可视化图表。

项目采用 Apache 2.0 开源许可，目前在 GitHub 上拥有 138 颗星，Python 技术栈，要求 Python >= 3.12。

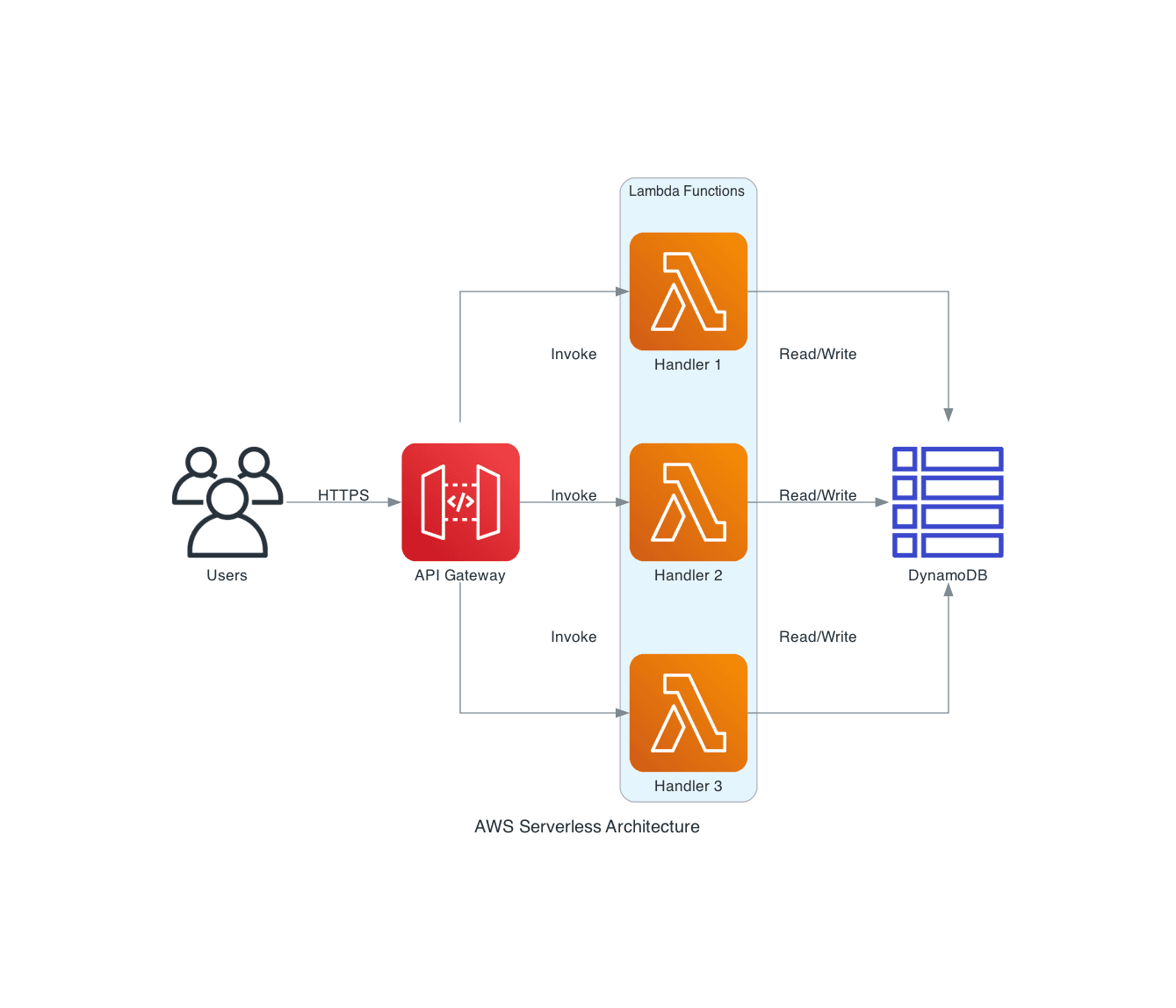

AWS无服务器架构 图2：AWS 无服务器架构 — API Gateway + Lambda + DynamoDB 经典组合

二、核心能力：六类工具，一图胜千言

该 MCP 服务器向 AI 客户端暴露了七个工具，覆盖了从图标发现到代码扫描的完整工作流：

1. list_icons — 图标浏览器
这是上手的第一步。通过这个工具，AI 可以浏览 diagrams Python 包中所有支持的图标，按云厂商（AWS/GCP/Azure）、服务类型（计算、存储、网络、AI/ML）和图标名称进行过滤。例如，AI 可以先调用 list_icons 找到 AWS Lambda 的正确导入路径，再将其用于后续的图表生成代码。整个过程无需人工查阅文档。

2. get_diagram_examples — 示例代码生成器
提供 11 种图表类型的参考代码，覆盖 aws、gcp、azure、k8s、onprem、hybrid、multicloud、sequence（时序图）、flow（流程图）、class（类图）和 custom（自定义）。AI 只需指定图表类型，就能获得可直接运行的 Python DSL 示例。这种示例驱动的设计大幅降低了生成正确图表的难度。

3. generate_diagram — 图表生成引擎（核心）
这是最关键的工具。它接收一段 Python diagrams 包 DSL 代码，执行后同时输出两种格式：PNG 图片（用于展示）和 .drawio 文件（可导入 draw.io / VS Code diagrams.net 插件进行二次编辑）。timeout 默认为 90 秒，支持自定义输出文件名和工作目录。

4. parse_terraform — Terraform 代码解析器
能够解析 Terraform HCL 代码，提取引用资源，生成对应的基础设施拓扑图。对于已经在用 Terraform 管理基础设施的团队，这意味着可以用 AI 直接将 HCL 代码翻译成可视化图表，无需手动重新绘制。

5. parse_kubernetes — Kubernetes 清单解析器
支持解析 Kubernetes YAML 清单文件，自动识别 Deployment、Service、Ingress、ConfigMap、Secret 等资源类型，并生成集群架构图。对于运维团队来说，这个功能特别实用：导入一个 Helm release 的所有 YAML，就能自动得到一张反映真实运行状态的集群拓扑。

6. parse_helm_chart — Helm Chart 模板解析器
要求系统已安装 Helm CLI（可选依赖）。解析 Helm 模板后生成架构图，可以预览模板渲染后的预期资源布局，在部署前就能看到架构设计。

7. scan_code — Python 代码安全扫描器
基于 Python AST 解析和 bandit 安全分析工具，扫描用户提交的 Python 代码是否包含安全风险（如硬编码凭证、不安全的导入等），并以 SARIF 标准格式输出结果。这个工具的存在说明项目设计者不仅关注可用性，也关注安全性。

GCP数据管道 图3：GCP 数据管道架构 — BigQuery + Dataflow + Cloud Storage 多组件协同

三、技术架构：继承与演进

从代码结构来看，项目采用了清晰的模块化分层架构：

infrastructure_diagram_mcp_server/
├── server.py          # MCP 入口，FastMCP 实例注册工具
├── diagrams_tools.py  # 图表生成核心逻辑（异步 async）
├── models.py          # Pydantic 数据模型 + 枚举定义
├── scanner.py         # AST 代码扫描 + 安全分析
└── parsers/
    ├── helm_parser.py        # Helm Chart 解析
    ├── k8s_parser.py         # K8s YAML 解析
    ├── terraform_parser.py   # Terraform HCL 解析
    └── icon_resolver.py      # 图标导入路径解析

核心依赖：

diagrams（mingrammer）：Python 基础设施图表领域最成熟的 DSL 包，提供 500+ 云厂商和开源项目的图标。
graphviz2drawio：将 GraphViz DOT 输出转换为 draw.io 兼容的 XML 格式，这是实现双格式输出的关键依赖。
python-hcl2：Terraform HCL 文件解析。
boto3：AWS SDK，用于更深入的 AWS 资源发现。
mcp[cli]：MCP 协议实现，FastMCP 框架。
pydantic：数据模型定义和验证。

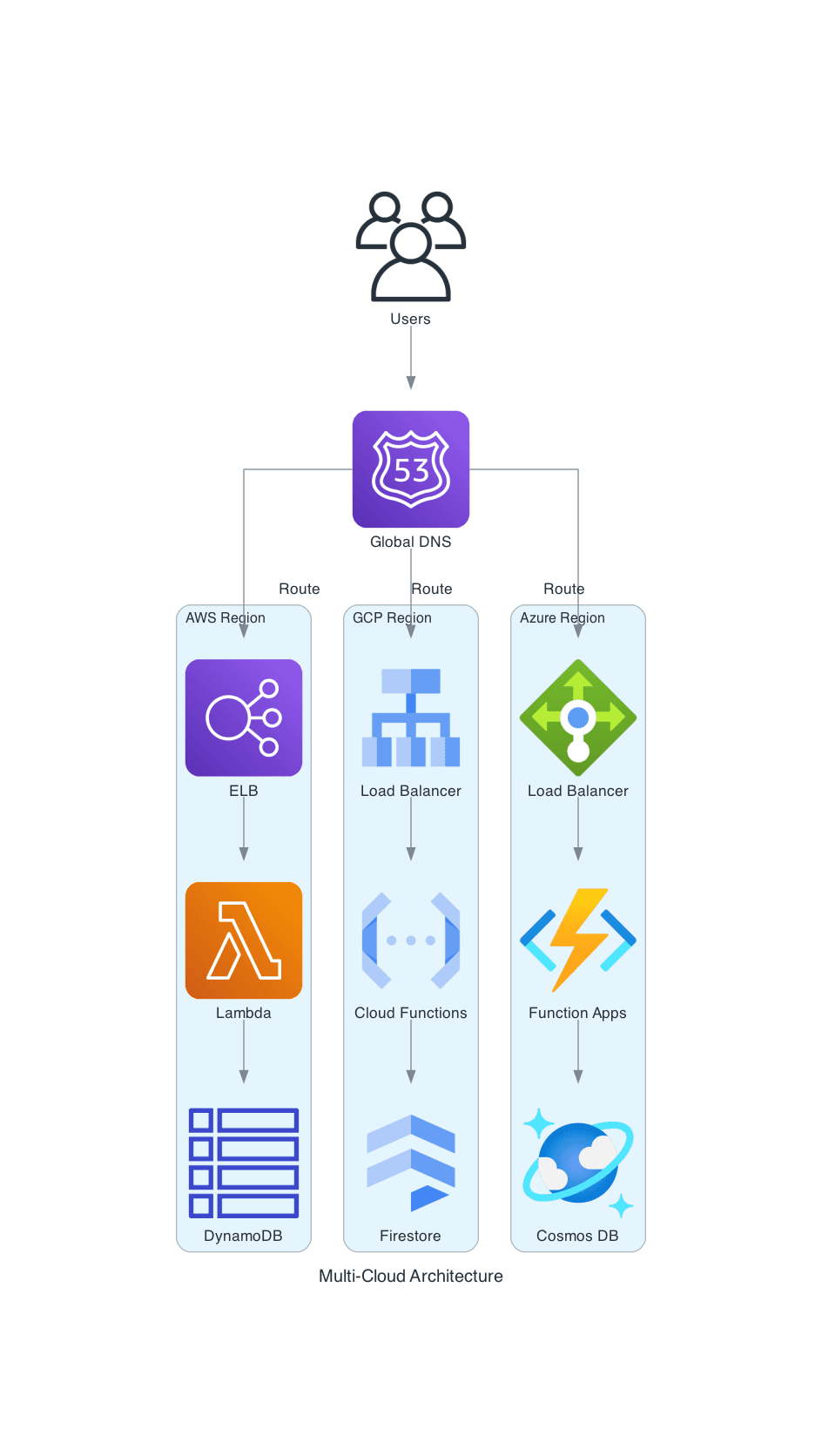

图4：多云架构 — AWS + GCP + Azure 跨云互联拓扑

四、部署体验：无 Web UI，但足够简单

这个项目没有独立 Web 界面，而是以 MCP 服务器进程的形式运行，本质上是一个长时间服务（daemon）。用户需要通过配置 MCP 客户端（如 Claude Desktop 的 claude_desktop_config.json）来连接它。

依赖项梳理：

依赖	说明
Python >= 3.12	运行时要求
GraphViz + graphviz-devel	图表渲染引擎，必须含开发头文件（否则 pygraphviz 无法编译）
uv 或 pip	包管理器
Helm（可选）	完整 Helm Chart 模板解析需要

安装方式有两种：通过 PyPI pip install infrastructure-diagram-mcp-server 直接安装，或者用 Docker 构建镜像运行。Dockerfile 采用多阶段构建（multi-stage），使用 Amazon Linux 作为基础镜像，在构建阶段安装了 Rust 工具链（用于 graphviz2drawio 的编译依赖），最终产出精简的运行时镜像。

部署难度评分为「简单」，预计 10 分钟可完成安装配置。对于已有 Claude Desktop 的用户，只需在 claude_desktop_config.json 中加入一条 tool 配置即可启用。

硬件方面，该项目是纯 CPU 计算，不需要 GPU。内存占用约 1GB，磁盘 500MB，完全可以在树莓派级别的硬件上运行。

⚠️ 局限与注意事项：

diagrams 包生成的图表美观度高度依赖 GraphViz 布局算法，对于复杂的多层架构，自动化布局可能不够理想，需要手动编辑导出的 .drawio 文件。
图标库覆盖取决于 diagrams 包的版本，部分小众云服务或自研组件可能没有现成图标。
parse_helm_chart 依赖 Helm CLI，如果系统未安装则退化为简化模式，模板渲染能力受限。
MCP 工具的调用完全由 AI 驱动，输出质量受 AI 模型能力影响较大。

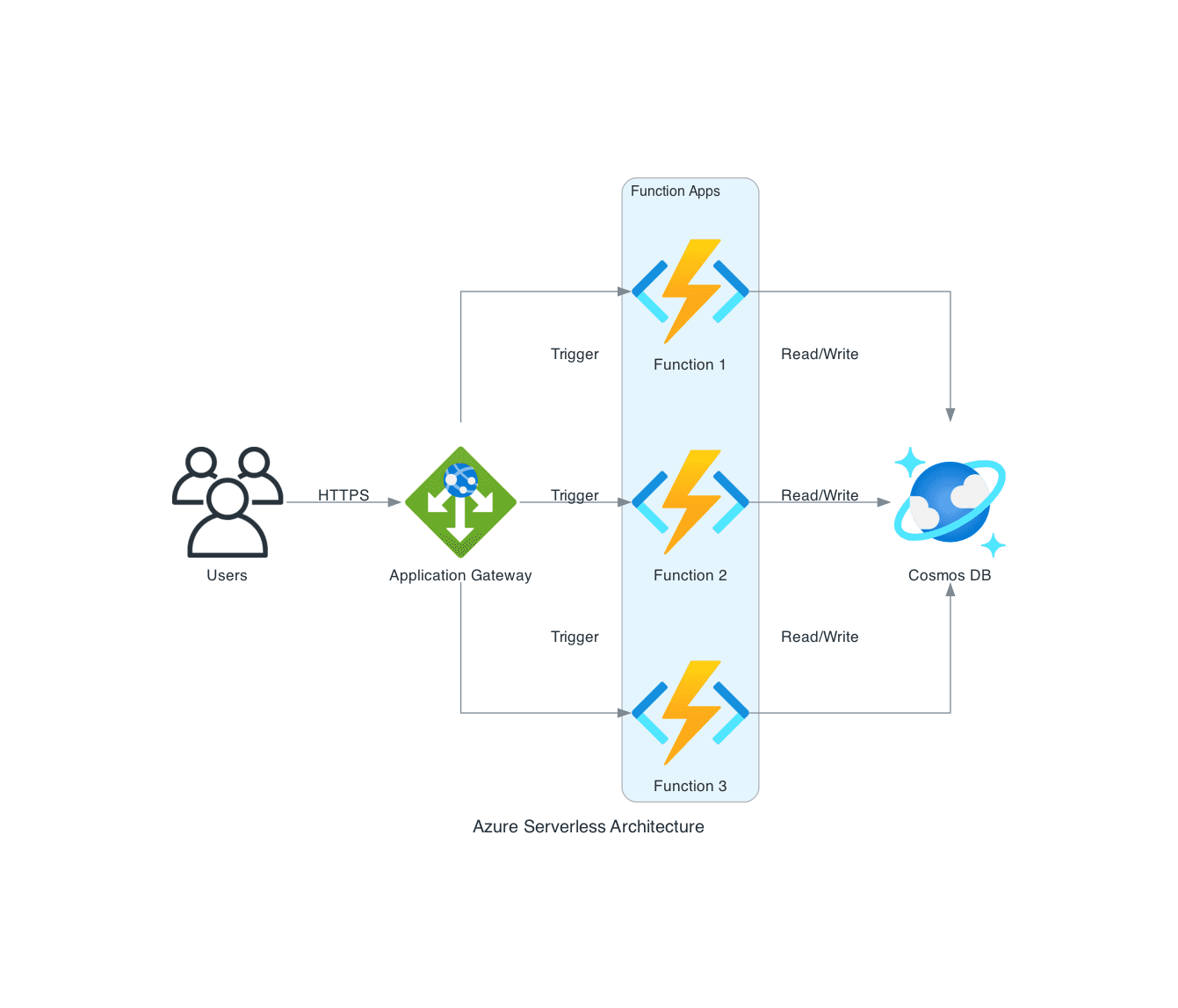

Azure无服务器架构 图5：Azure 无服务器架构 — Functions + Event Grid + Cosmos DB 事件驱动模型

五、行业意义：AI 时代的文档即代码

infrastructure-diagram-mcp-server 代表的趋势，是将 AI 驱动的可视化 融入开发者的日常工具链。在传统的 DevOps 流程中，基础设施文档往往是项目启动时写一次，之后长期失修——代码变了，架构图画的是三个月前的状态。

而 MCP 协议的出现改变了这一现状。当 AI 能够读取真实代码、执行工具、生成输出时，图表不再需要人工维护。每次架构变更后，开发者只需向 AI 描述变更内容，就能自动生成更新后的架构图——文档从一次性产物变成了按需生成的实时快照。

从更宏观的视角看，这个项目还体现了多云基础设施即代码（IaC）的可视化需求。随着企业用 Terraform、Pulumi 等工具管理多云资源，如何让非技术人员也能理解这些代码描述的架构，是一个长期痛点。该项目用 AI + MCP + diagrams 的组合，给出了一个有启发性的答案。

GitHub stars 增长曲线显示，项目在 2025 年中获得了较快增长，与 MCP 协议本身的推广节奏高度同步。随着更多 MCP 兼容客户端的出现，这类工具的适用范围还将进一步扩大。

总结：如果你在管理多云基础设施，或经常需要向非技术人员解释系统架构，这个工具值得一试。它不是万能的——对于复杂的多层微服务架构，自动化布局有其局限——但作为日常文档维护和快速原型设计的辅助工具，它已经足够好用。
