多视图3D重建工具：从2D图像到点云的SfM之旅

一张照片背后的数学魔法

想象你用手机从不同角度拍摄一尊雕塑——正面的鼻梁、侧面的轮廓、背面的褶皱。当你闭上眼睛，脑海中会自动"脑补"出立体的形状。如今，一个名为 Multiview-3D-Reconstruction 的开源项目，正在用代码复现这个人眼天然具备的能力：仅凭多张二维图像，重建出三维点云模型。

这不是科幻，而是计算机视觉领域经典的 Structure from Motion（从运动中恢复结构，简称SfM） 算法。项目作者 Yashas120 基于传统图像处理技术，完整实现了一套增量式SfM pipeline，在学术界数据集上验证了方法的有效性，并附带了一篇详细的论文说明原理。

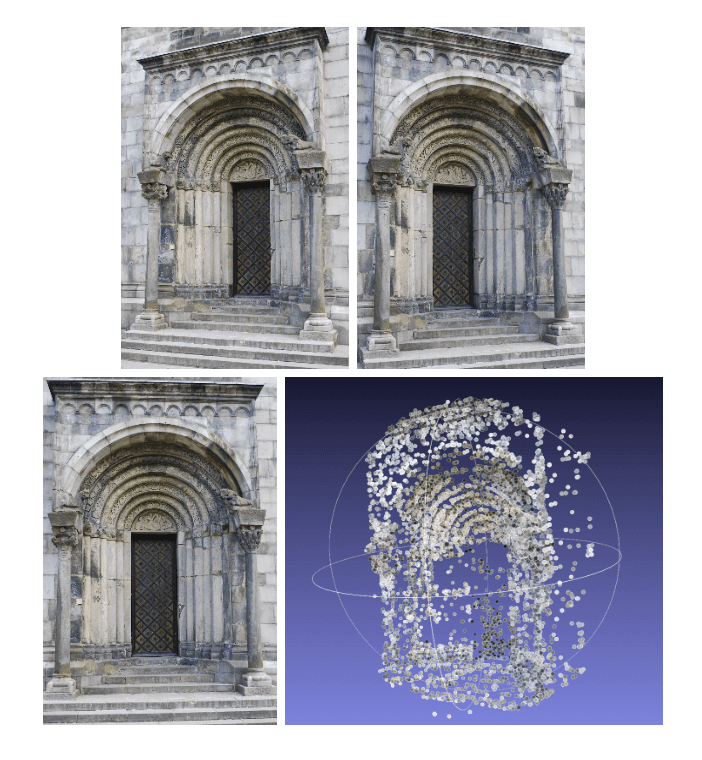

图1：Door 场景的3D点云重建效果，彩色点代表从不同视角三角化得出的三维坐标点。

---

背景：为什么SfM依然是3D重建的主流方案？

近年来，深度学习方法在单目深度估计（Monocular Depth Estimation）领域突飞猛进，NeRF、Gaussian Splatting 等神经渲染技术也备受关注。但在 无纹理/弱纹理场景、缺乏大规模训练数据 的情况下，传统SfM凭借其坚实的几何理论基础，依然是可靠的baseline方案。

SfM的核心思想是：通过不同视角拍摄的图像，找出同名特征点，利用对极几何约束恢复相机位姿，再通过三角测量恢复三维结构。优势在于：

• 无需深度传感器：普通RGB相机即可
• 可解释性强：每一步都有明确的数学推导
• 资源需求低：纯CPU可运行，不需要GPU

Multiview-3D-Reconstruction 项目正是这一技术路线的教学级实现，代码结构清晰，适合作为学习SfM的入门教材。

---

核心技术：从特征匹配到Bundle Adjustment

SIFT特征检测与匹配

代码中使用了 SIFT（尺度不变特征变换） 算法检测图像特征点。SIFT在尺度空间中寻找极值点，生成128维描述子，对旋转和尺度变化具有很强的鲁棒性。

sift = cv2.xfeatures2d.SIFT_create()
key_points_0, desc_0 = sift.detectAndCompute(
    cv2.cvtColor(image_0, cv2.COLOR_BGR2GRAY), None)

通过 KNN（K近邻）匹配 + Lowe's ratio test（距离比小于0.70）过滤误匹配，是该流程的标准做法。

本质矩阵恢复与相机位姿

拿到匹配点对后，利用 RANSAC（随机抽样一致性） 求解本质矩阵（Essential Matrix），进而分解出两视图间的旋转矩阵和平移向量。

essential_matrix, em_mask = cv2.findEssentialMat(
    feature_0, feature_1, self.img_obj.K,
    method=cv2.RANSAC, prob=0.999, threshold=0.4)
_, rot_matrix, tran_matrix, em_mask = cv2.recoverPose(
    essential_matrix, feature_0, feature_1, self.img_obj.K)

recoverPose 函数根据本质矩阵恢复了相机的相对运动，这是增量SfM的第一步。

PnP与三角测量

对于后续新加入的视角，代码使用 PnP（Perspective-n-Point） 算法，通过已知的3D-2D对应关系求解相机位姿：

_, rot_vector_calc, tran_vector, inlier = cv2.solvePnPRansac(
    obj_point, image_point, K, dist_coeff, cv2.SOLVEPNP_ITERATIVE)

三角测量（Triangulation）则将两视图的射线交点计算出来，形成新的3D点：

pt_cloud = cv2.triangulatePoints(P1, P2, proj1, proj2)

Bundle Adjustment（光束法平差）

Bundle Adjustment 是SfM中最精华、也最耗时的步骤。它将所有相机位姿和三维点联合优化，最小化重投影误差：

values_corrected = least_squares(
    self.optimal_reprojection_error, opt_variables, gtol=r_error).x

scipy.optimize.leasts_squares 实现非线性最小二乘优化，代码中展示了如何将相机内参、外参和三维点坐标打包成优化变量。

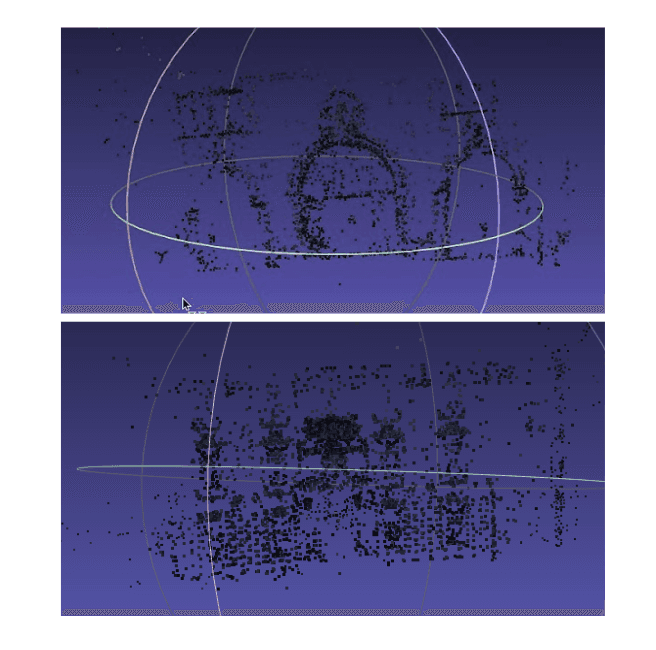

图2：Bundle Adjustment 开启与关闭的对比效果图。上半部分为未做BA的结果，下半部分为BA优化后的结果，可见误差明显收敛。

---

代码架构：模块化设计，职责清晰

项目仅有一个主文件 sfm.py（约450行），但结构组织得相当合理：

类	职责
Image_loader	加载图像和相机内参矩阵K，支持图像降采样
Sfm	核心SfM pipeline：特征检测、位姿恢复、三角测量、BA、点云导出

代码导出的 .ply 文件可直接用 MeshLab、CloudCompare 等工具打开查看，支持从 .csv 导出相机位姿用于后续分析。

依赖栈：OpenCV（图像处理）、NumPy（矩阵运算）、SciPy（优化）、tqdm（进度条）、Matplotlib（可视化）。

---

上手体验：数据集、运行方式与局限

运行方式

# 安装依赖
pip install opencv-python opencv-contrib-python numpy scipy tqdm matplotlib tomlkit

# 指定数据集路径运行
python sfm.py

数据集目录必须包含 K.txt（相机内参矩阵）和一组同尺寸的 JPG/PNG 图像。项目内置了 5 个标准测试集（GustavIIAdolf、Herz-Jesus-P8、castle、entry、fountain），均来自学术界公开的SfM评测数据集。

局限与不适用的场景

1. 依赖人工选定的相机内参：实际场景中内参通常未知，需要提前标定。
2. 无稠密重建：只生成稀疏点云，不做后续的多视角立体重建（MVS）或表面重建。
3. 处理速度慢：Bundle Adjustment 在 CPU 上运行，大规模场景耗时显著。
4. 强依赖纹理：无纹理白墙、纯色表面等场景下 SIFT 匹配失效。
5. Windows路径硬编码：代码中多处使用 \\ 反斜杠路径分隔符，在Linux/Mac上运行需修改。

---

行业意义：教学价值大于工程实用

尽管如此，这个项目在以下场景依然有价值：

• 教学/课程项目：代码逻辑完整，从特征检测到BA全覆盖，适合作为计算机视觉课程的配套实验。
• 算法验证：在标准数据集上快速验证新思路，不需要复杂的工程依赖。
• 学术研究：附带论文（Final Paper.pdf），可追溯每个设计决策的理论依据。

142颗GitHub stars 虽不算高，但该项目在SfM教学开源领域有一定辨识度。

---

结语

从两张图像的匹配，到Bundle Adjustment的全局优化，Multiview-3D-Reconstruction 展示了传统3D重建pipeline的核心流程。对于想入门SfM、理解多视图几何原理的开发者来说，这是一个值得细读的"活教材"——代码量不大，但每一步都踩在经典算法的脚印上。唯一的遗憾是没有容器化封装，且路径兼容性限制了它的开箱即用体验，但作为学习素材，它已经足够真诚了。
