背景：为什么你需要一套结构光3D扫描系统？

想象一下这样的场景：牙科诊所需要在 15 分钟内完成一颗缺损牙齿的精准三维建模，为后续的种植牙手术提供数据支撑；工厂流水线需要对每个零件进行实时尺寸检测，任何毫厘偏差都意味着返工成本；考古团队需要在现场快速记录一件青铜器的完整表面纹理，不遗漏任何细节。这些场景的共同需求是：高精度、非接触、实时或准实时的3D测量。

传统的三坐标测量机（CMM）精度高但速度慢、价格贵且需要接触式探头；激光线扫描速度尚可，但精度受限于单线扫描的固有物理极限。而**结构光（Structured Light）**技术，通过向被测物体投射特定编码图案，由相机采集变形图案并反推深度信息，可以在几秒内获取百万级点云，精度达到亚毫米级别——这正是 SLMaster 诞生的初衷。

SLMaster 是由独立开发者 Evans Liu（GitHub: @Practice3DVision）主导的开源结构光3D相机软件，2024年1月发布至今已积累 397 Stars 和 72 Forks，GitHub topics 包括 structured-light、3dcamera、qt、qml、algorithms 等，定位清晰：打造一套完整的、从标定到重建到后处理的结构光3D相机软件栈。

作者头像

图1：项目作者 Evans Liu 的 GitHub 头像

一、技术原理：结构光扫描是如何工作的？

结构光3D扫描的核心思想可以类比为「用光笔画画」：想象你有一支神奇的笔，向空中投射一束蓝光，蓝光落在物体表面时会发生弯曲——通过分析这些弯曲的图案，你就能「逆向推理」出物体的三维形状。SLMaster 实现了目前学术界最主流的几类结构光编解码方案：

1.1 正弦互补格雷码（Sinusoidal Complementary Graycode）

这是 SLMaster 的核心算法。正弦条纹提供连续的相位信息（精度高但存在周期性歧义），互补格雷码提供离散的级次信息（无歧义但精度低），两者结合取长补短：格雷码先确定相位级次消除歧义，正弦条纹提供亚像素精度。

技术细节上，该算法将 N 位格雷码与 4 步（或 3+1 步）相移正弦条纹组合。以 10 级格雷码为例：需要投射 10 幅格雷码图案 + 4 幅相移图案共 14 幅图像。解码时，先用格雷码解出包裹相位的周期边界，再用相移算法解出连续相位，最后将连续相位映射为绝对深度。

1.2 移相格雷码（Shift Graycode）

移相格雷码是正弦互补格雷码的变体，将正弦信号的相位偏移量嵌入格雷码编码中，减少了所需图案数量。SLMaster 实现了完整的移相格雷码编解码流程，包括时间编码展开和空间相位展开的融合。

1.3 三频外差法（Three-Frequency Heterodyne）

当扫描对象存在深孔、凹槽或表面不连续区域时，传统的单频正弦条纹会出现相位歧义。三频外差法通过三个不同频率的正弦条纹互相「做差」，将大范围周期歧义消解为小范围歧义，再通过第三频率精确求解。该算法在精度和鲁棒性之间取得了良好平衡。

1.4 GPU 加速版本

对于实时扫描场景，CPU 版本的速度往往不够。SLMaster 通过 OPENCV_WITH_CUDA_MODULE 条件编译引入了 CUDA 加速版本：cudaSinusCompleGraycodePattern 和 cudaMultiViewStereoGeometryPattern 分别对应 GPU 加速的正弦互补格雷码和立体几何多视图模式，利用 CUDA 并行计算大幅提升编解码速度。

二、系统架构：从底层算法到桌面GUI

SLMaster 采用模块化分层的 C++ 架构，整体分为三个层次：

SLMaster
├── src/           # 核心算法库（libSLMaster）
│   ├── algorithm/      # 结构光编解码算法
│   │   ├── cpuStructuredLight/   # CPU 实现
│   │   └── gpuStructuredLight/   # CUDA GPU 实现
│   ├── calibration/    # 标定算法
│   ├── cameras/        # 相机设备抽象
│   └── device/         # 设备驱动（相机+投影仪）
└── gui/            # Qt5/QML 桌面应用
    ├── qml/           # QML UI 界面
    └── src/           # Qt 应用引擎
        ├── CameraEngine.cpp    # 相机控制引擎（45K）
        ├── CalibrateEngine.cpp # 标定流程引擎（43K）
        └── VtkProcessEngine.cpp # VTK 3D渲染引擎（27K）

算法层（src/algorithm） 是整个项目的核心价值所在。structuredLight.hpp 定义了基类接口，cpuStructuredLight/ 目录实现了 5 种编解码器：sinusCompleGraycodePattern（正弦互补格雷码，核心）、sinusShiftGraycodePattern（移相格雷码）、interzoneSinusFourGrayscalePattern（四灰度正弦）、threeFrequencyHeterodynePattern（三频外差）、lasterLine（激光线扫描）。每种编解码器均包含 .hpp 接口定义和 .cpp 实现文件，最大者达 21KB（interzoneSinusFourGrayscalePattern.cpp），体现了算法复杂度。

标定层（src/calibration） 实现了结构光系统特有的内外参标定：chessBoardCalibrator（棋盘格标定）、circleGridCalibrator（圆格标定）、concentricRingCalibrator（同心环标定，26KB）、edgesSubPix（亚像素边缘检测，21KB）、hiddenMethodCalibrator（隐式方法标定）、rotationAxisCalibration（旋转轴标定）。同心环标定是其中最复杂的模块，专门处理镜头畸变严重的广角镜头场景。

设备层（src/device） 抽象了相机和投影仪两类硬件：camera/ 支持华睿（Huaray）系列工业相机，projector/ 支持德州仪器 DLPC34xx 系列数字光处理（DLP）投影仪。DLP 投影仪能够高速切换投影图案（数百帧/秒），是结构光实时扫描的关键硬件。SLMaster 提供了 projectorDlpc34xx 和 projectorDlpc34xxDual 两个驱动类，分别对应单模式和双相机同步模式。

GUI 层（gui/） 是面向终端用户的桌面应用。基于 Qt5.15 + QML 构建，采用了 FluentUI 风格界面（项目内含 FluentUI V1.5.6 子模块）。三个核心引擎模块体积庞大（分别达 45K/43K/27K 行），体现了完整的业务流程封装：CameraEngine 负责相机控制与图像采集，CalibrateEngine 管理标定流程和数据管理，VtkProcessEngine 基于 VTK 9.2.0 实现点云渲染和交互式查看（支持 rubber-band pick 交互）。

三、实际效果：标定与扫描结果展示

SLMaster 的 README 提供了丰富的效果图示，直观展示了系统的实际性能。

系统标定界面

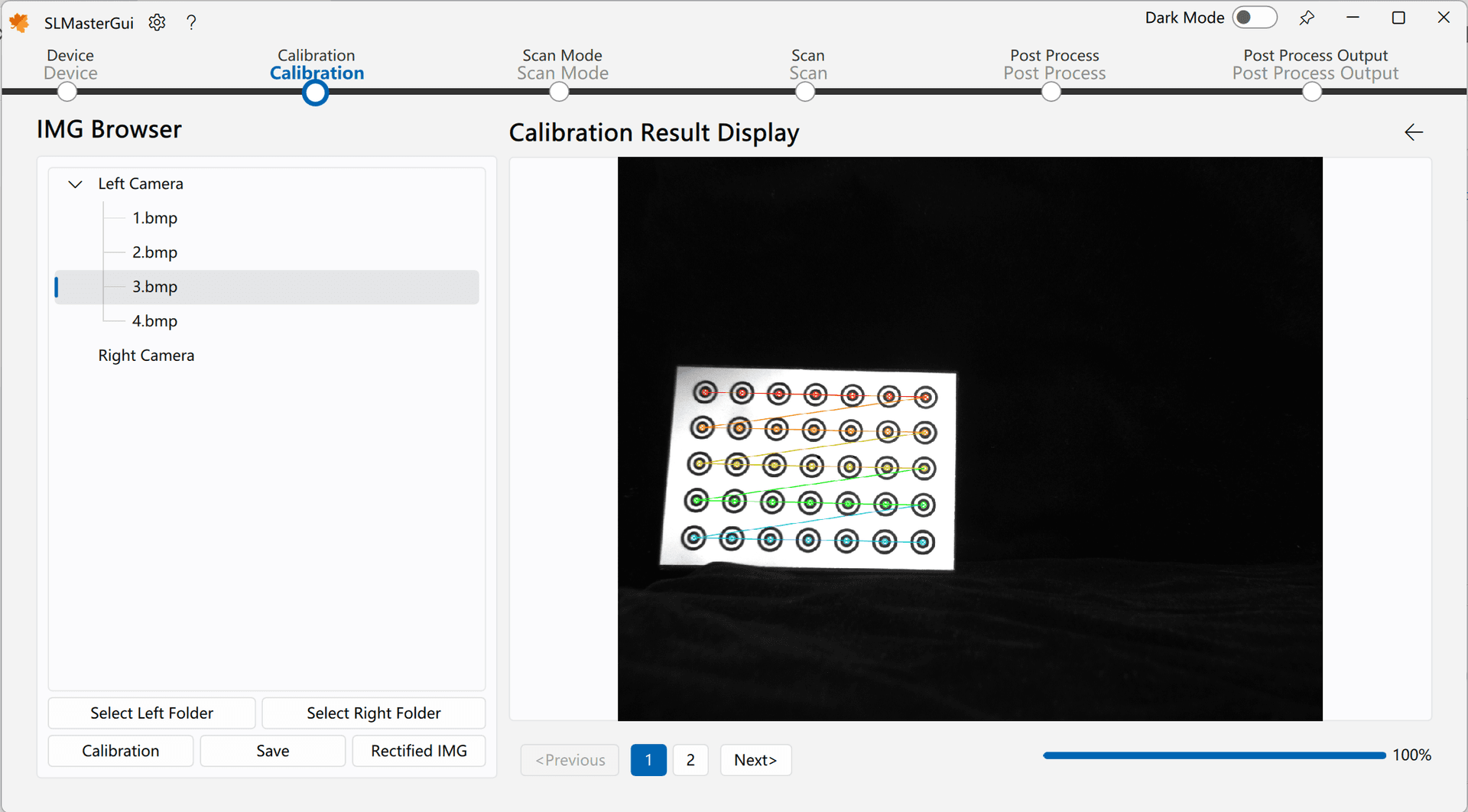

图2：SLMaster 标定界面 — 相机内参标定结果可视化，图中可见重投影误差分布

标定是结构光系统最关键的前置步骤。SLMaster 提供了直观的标定界面，图中展示了重投影误差的热力图分布，操作者可以据此判断标定板姿态覆盖是否充分、相机镜头畸变是否得到充分建模。同心环标定算法（concentricRingCalibrator.cpp，26KB）专门针对低畸变场景设计，在广角镜头和远距离测量场景中比传统棋盘格标定精度更高。

在线标定与扫描

图3：在线标定界面 — 投影仪-相机系统外参标定，支持手眼标定

实时扫描效果

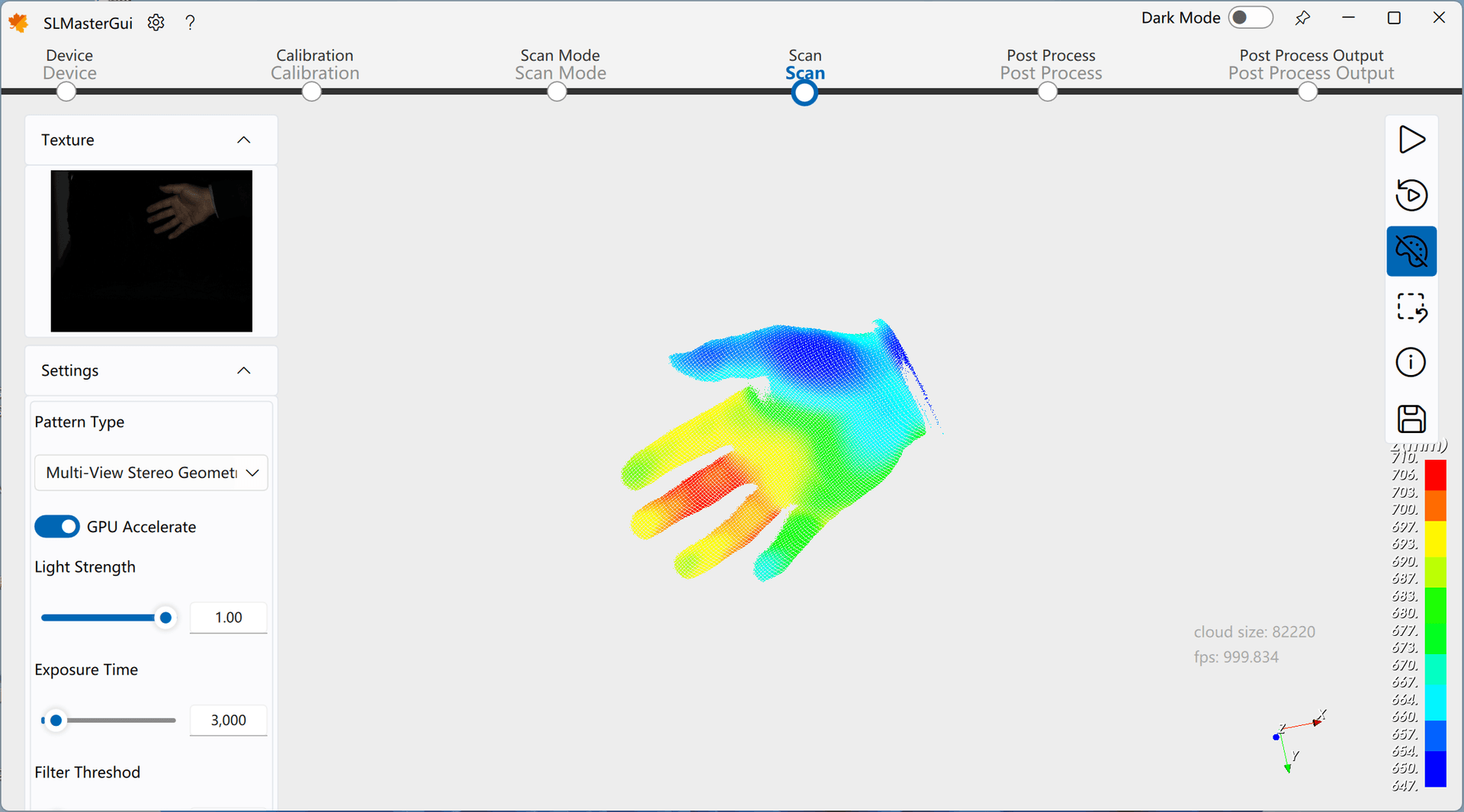

图4：实时扫描界面 — 点云实时渲染，可同步显示纹理映射和深度图

四、上手指南：从零构建到第一帧点云

4.1 硬件准备

SLMaster 推荐的硬件组合：

相机：华睿系列工业相机（或通过 JSON 配置自定义相机）
投影仪：德州仪器 DLP3010 / DLP4710（对应 testProjectorDlpcApi4710.cpp 和 testProjectorDlpcApi3010.cpp 测试代码）
标定板：圆形标定板或棋盘格标定板

硬件选型建议方面，若追求最高精度推荐 DLP4710（分辨率更高，图案更精细）；若追求速度可选 DLP3010（刷新率更高，适合实时扫描）。

4.2 依赖安装顺序

SLMaster 的编译依赖众多（这是其部署困难的主要原因），按正确顺序编译至关重要：

MVViewer V2.3.5 — 必装，提供渲染基础库
OpenCV 4.8.0 + opencv_contrib — 核心图像处理，含 CUDA 模块建议勾选
Qt 5.15.14 — 必须使用 MSVC 编译器套件（不能用 MinGW）
VTK 9.2.0 — 启用 VTK_GROUP_ENABLE_Qt=YES 重新编译
PCL 1.12.1 — 先装 AllInOne 一键包，再从源码编译最新版本
SLMaster — 最后一步，git clone --recursive 拉取所有子模块

编译构建

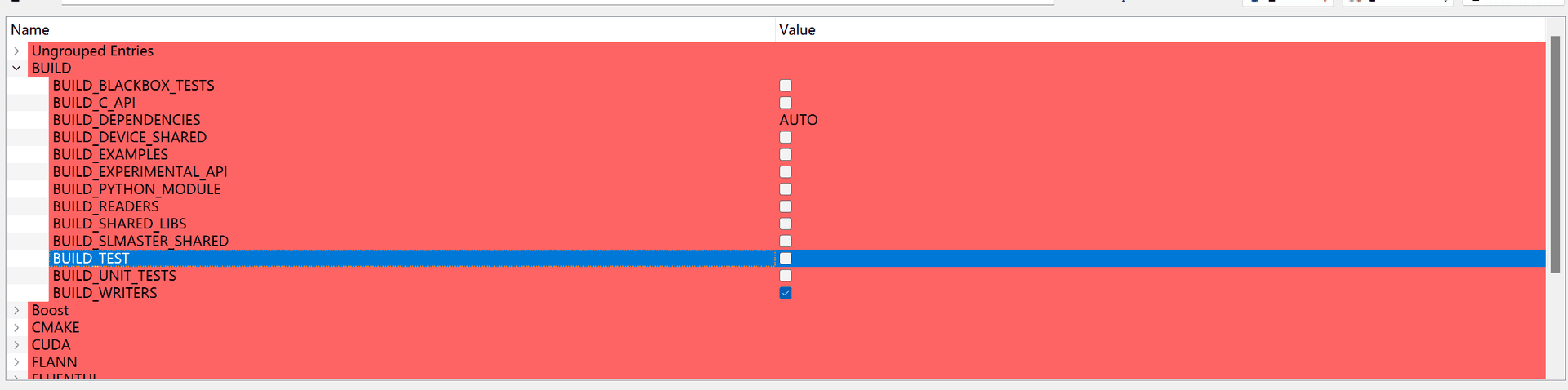

图5：CMake 配置与 Ninja 构建过程截图

4.3 快速体验（无需编译）

如果不追求 GPU 加速，Windows 用户可直接在 Release 页面下载 exe 安装包。但请注意：exe 安装方式不包含 OpenCV CUDA 加速模块，扫描速度会显著慢于 GPU 版本。

4.4 测试代码

test/ 目录提供了各个模块的独立测试用例，适合开发者验证各组件：

testProjectorDlpcApi4710.cpp / testProjectorDlpcApi3010.cpp — 投影仪驱动测试
testLaserLine.cpp — 激光线扫描测试
testHuarayCamera.cpp — 华睿相机驱动测试
testThreeFrequencyHeterodynePattern.cpp 等 — 各编解码算法单元测试

五、争议与局限

尽管 SLMaster 功能全面且代码质量较高，但仍存在一些值得关注的局限：

部署复杂度极高：14 个依赖库需要逐一手动编译，每个库可能耗时数小时。即便是有经验的开发者，从零搭建完整环境也可能耗费 2-4 天。缺乏 Docker 支持意味着无法在容器中快速复现开发环境，这是当前最大的痛点。

文档深度不足：README 提供了编译步骤，但缺乏 API 文档、架构设计说明和故障排查指南。对于想要基于 SLMaster 二次开发的工程师而言，需要大量阅读源码才能理解模块间接口。

硬件绑定较重：相机和投影仪驱动针对特定型号（华睿相机、TI DLP 芯片），更换硬件可能需要重写驱动层代码。缺乏通用 USB 相机（如工业摄像头）的即插即用支持。

社区活跃度有限：项目维护主要依赖作者个人投入，截至分析时最新更新为 2026 年 3 月，GitHub Issue 数量不多，外部贡献者较少。

六、行业意义与生态定位

结构光3D扫描技术在过去五年经历了从工业级走向消费级的转变。苹果 iPhone 的 Face ID 将结构光带入千家万户，而工业领域的结构光系统（精度要求 10-100 倍于手机）长期被德国 ATOS、日本柯尼卡美能达等厂商垄断，价格从数十万到数百万元不等。

SLMaster 的出现代表了开源力量在这一领域的探索：它将原本封闭在高校实验室和商业公司的结构光算法民主化，让更多研究者和工程师能够接触并改进核心技术。虽然与商业系统相比还有差距（精度、稳定性、软件生态），但在学术研究、教学演示和原型开发场景中，SLMaster 已经具备相当的实用价值。

从技术演进趋势看，SLMaster 的发展方向包括：引入更多编解码算法（如 phase-measuring deflectometry）、支持更多相机型号（特别是 USB3 Vision 和 GigE Vision 标准）、完善 Docker 化部署、以及探索深度学习辅助的相位展开（用神经网络替代传统相位展开算法，解决高噪声场景下的歧义问题）。

七、总结

SLMaster 是一套功能完整、代码模块化、覆盖全流程的结构光3D相机软件。从正弦互补格雷码、三频外差到激光线扫描，5 种主流编解码算法均有实现；从棋盘格标定到同心环标定，6 种标定方法覆盖不同场景；从单目到双目到三目相机，支持灵活的硬件配置；CPU 和 GPU 双实现兼顾了通用性和实时性。

最大的短板是部署体验：14 个手动编译依赖挡住了绝大多数潜在用户。如果作者能提供 Docker 镜像或 conda 一键安装包，项目的影响力和使用范围将大幅提升。对于有 C++/Qt 开发经验、拥有合适硬件的研究者和工程师，SLMaster 是一套值得深入研究的结构光系统参考实现。

点云后处理界面

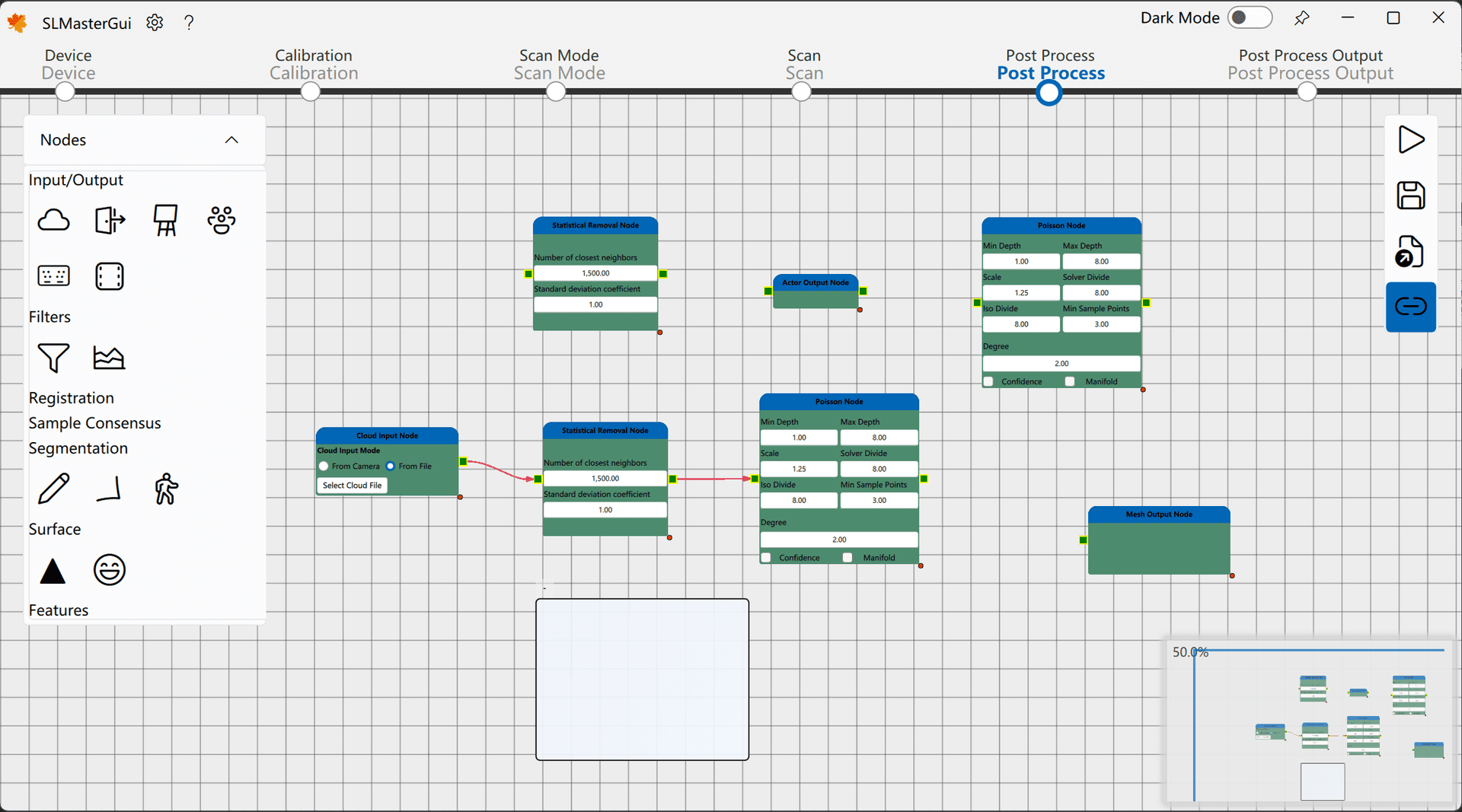

图6：点云后处理界面 — 支持滤波、降采样、配准等 PCL 基础操作
