OpenCat-Quadruped-Robot · 机器人与具身智能

机器狗的"开源灵魂"——OpenCat 四足机器人框架深度解读

想象这样一个画面：一个不到手掌大的机器狗，在桌面上灵活地行走、转身、跳跃，动作流畅得像一只真正的小狗。这不是科幻电影里的场景，而是 Petoi 公司用开源硬件和软件亲手打造的现实——而这个项目的"大脑"，正是 GitHub 上拥有近 5000 颗星标的开源框架 OpenCat。

从宿舍到全球课堂：一场开源机器人的创业实验

2016 年，还在维克森林大学读博的 Rongzhong Li（李荣仲） 博士被波士顿动力 Spot 机器狗的敏捷表现震撼了。但 Spot 动辄几十万美元的售价让他意识到：这项技术离普通人太远了。他决定在宿舍里，用Arduino 开发板和舵机制造一台"平价版"四足机器人——这就是 OpenCat 的起点。

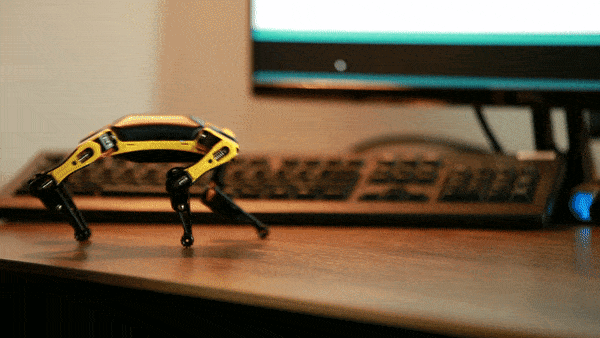

四足机器人行走

项目的核心理念从未改变：让四足机器人的运动控制算法不再是大实验室的专利，而是每个 STEM 课堂、每个创客空间都能触及的教育资源。

从 2021 年正式开源至今，OpenCat 已经支撑起两条完整的机器人产品线——Bittle X 机器狗（当前在售，ESP32/ BiBoard 主控）和 Nybble Q 机器猫（当前在售），同时向下兼容已停产的初代 Bittle 和 Nybble（NyBoard/ATmega328P）。这个代码库是 NyBoard 用户的主阵地，ESP32 用户则另有 OpenCatESP32 分支。

架构解析：Arduino + 树莓派的双层控制

OpenCat 采用双层控制架构，这是理解整个项目的关键：

底层（Arduino/NyBoard）：运行 C++ 主程序 OpenCat.ino，直接负责：

12 路 PWM 舵机协调控制（行走步态生成）
IMU（惯性测量单元）姿态融合
串口通信协议解析
内置技能（Skill）存储与执行

#define BITTLE    // 9自由度机器狗：头部1 + 腿部8
#define NyBoard_V1_0  // NyBoard v1.0 主控板
#define MAIN_SKETCH   // 启用主程序

技能（Skill）系统是 OpenCat 最具特色的设计之一。用户可以通过桌面应用 Skill Composer 或串口命令触发预设动作序列，这些序列以数据数组形式存储在机器人的 EEPROM 中，断电不丢失。

上层（Raspberry Pi / Jetson Nano）：通过 Python 串口协议（serialMaster）与底层通信，实现高级功能：

AI 推理（如目标检测、视觉导航）
ROS 集成（SLAM、路径规划）
云端 IoT 集成（AWS IoT 机器人车队管理）

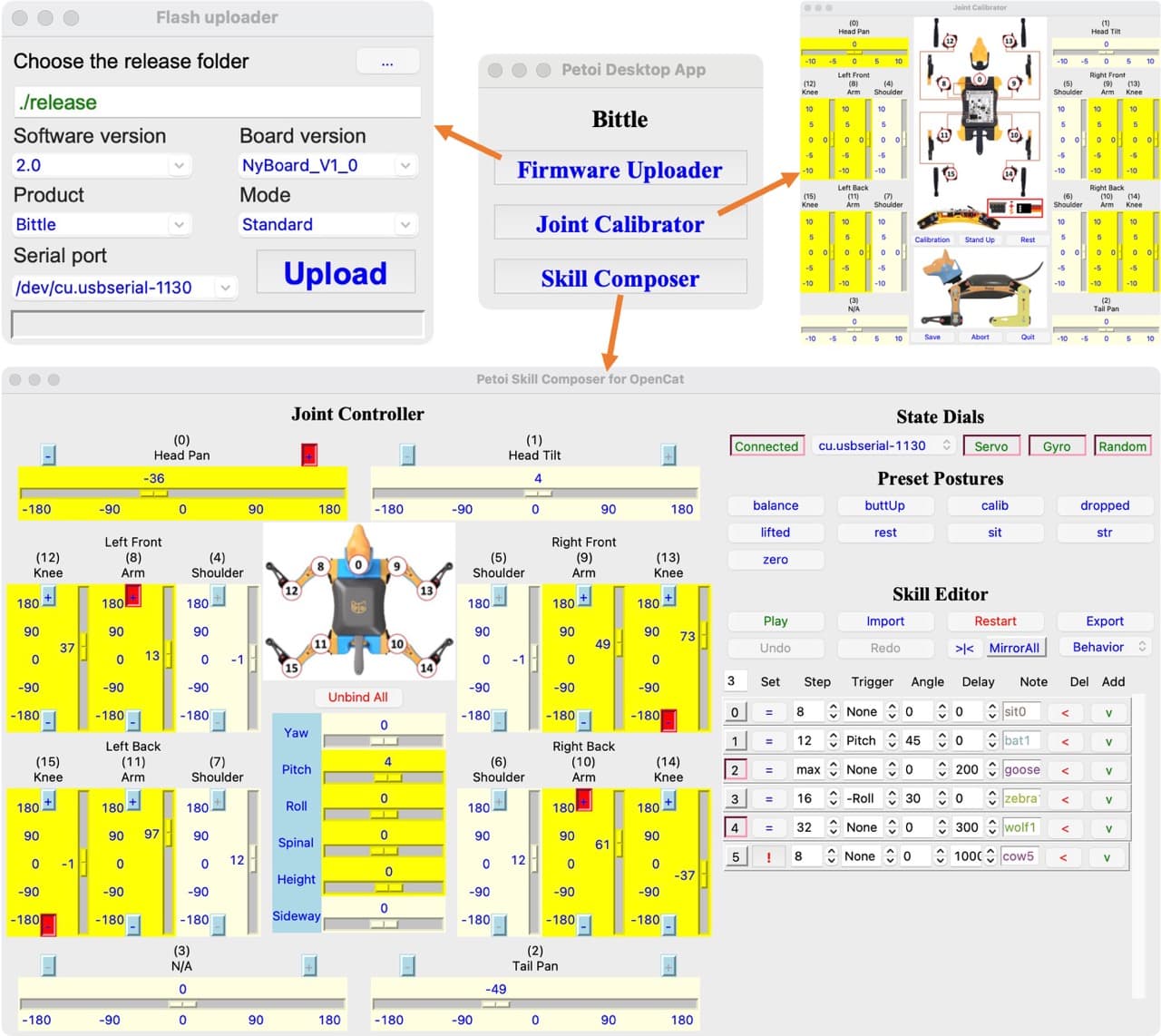

GUI工具

桌面端 Python GUI（pyUI/）提供固件烧录、关节校准和技能编排三大工具链，用户无需命令行即可完成机器人初始化。

社区的力量：从科研到工业的广泛落地

OpenCat 的生命力不在于代码本身，而在于它构建的开发者生态。社区已产出大量实打实的项目案例：

NVIDIA Isaac + 强化学习：在仿真环境中训练运动策略，直接迁移到实物机器人（sim-to-real）
视觉 SLAM + ROS：结合激光雷达或深度相机实现自主导航
TinyML 模仿学习：在 Arduino 级别的嵌入式硬件上运行小型神经网络
AWS IoT 车队管理：远程监控和控制多台机器人集群

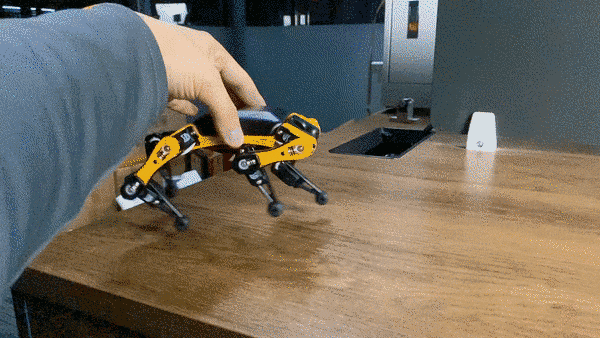

机器狗跑动

上手门槛：教育友好，但有前提

OpenCat 提供了多层次的编程接口，适合不同水平的用户：

层级	接口	适合人群
零基础	Petoi App（手机蓝牙遥控）+ 积木编程（Blockly）	K-12 学生
入门级	Python `serialMaster` API + 红外遥控	创客爱好者
进阶级	Arduino C++ 直接修改步态参数	电子工程学生
专业级	ROS + NVIDIA Isaac + RL 训练	科研人员

需要注意的是，纯软件开发者无法直接使用这个项目——你需要购买配套的硬件（主板 + 舵机 + 机身），且固件烧录需要 Arduino IDE 的基本操作经验。初次上手的硬件组装和校准大约需要 2-4 小时。

局限与争议

尽管 OpenCat 生态丰富，但它并非完美：

文档分散：主文档在 docs.petoi.com，但 Arduino 端参数说明、Python API 文档和硬件接线图分散在多个页面，新手容易迷路
多分支维护负担：NyBoard（ATmega328P）和 BiBoard（ESP32）使用不同的代码分支，普通用户不清楚该 Fork 哪个仓库
AI 集成深度不足：项目本身不包含 AI 模型，只提供与外部 AI 系统的接口，用户需要自行嫁接 TensorFlow Lite 或 PyTorch 模型
开源不完全：核心算法（步态生成）虽开源，但配套的 3D 打印模型文件、硬件原理图存放在独立的 NonCodeFiles 仓库，商业使用可能涉及许可证问题

行业意义：低成本四足机器人的"Android 时刻"

如果把大疆比作无人机领域的苹果，那么 OpenCat 正在尝试成为四足机器人领域的 Android——通过开源降低准入门槛，吸引更多开发者进入这个细分赛道。随着 Figure 01、宇树 H1 等高端人形机器人陆续出圈，OpenCat 所代表的"平价四足"路线正在成为 AI + 机器人教育的重要支点。

如果你想入门机器人开发，OpenCat 是目前门槛最低、生态最完整的四足机器人框架之一。 从买套件到让机器狗第一次走起来，可能只需要一个周末。

本报告基于 GitHub 公开信息生成，分析时间：2026-06-01
