用深度强化学习教会机器人"看准再抓"：MuJoCo_RL_UR5 项目解析

试想这样一个场景：你给机器人一台相机，让它仅凭图像就判断"这个位置能不能抓起物体"——它需要在 4 万个像素点中，找出那个最有可能成功的抓取位置。这不是科幻，而是柏林工业大学 / 奥尔堡大学一位研究生的硕士论文课题：让 UR5 机械臂在 MuJoCo 物理仿真环境中，仅凭 RGB-D 视觉反馈，学会"像素级抓取成功率预测"。

PaulDanielML/MuJoCo_RL_UR5 是一个基于 MuJoCo 物理引擎和 OpenAI Gym 接口的强化学习研究平台，其核心任务不是控制机械臂走位，而是端到端预测"屏幕上的哪个像素点最值得尝试抓取"。这是一个典型的视觉强化学习（Visual RL）问题，融合了计算机视觉、机器人控制与强化学习三大技术方向。

背景：从学术论文到开源工具包

这个项目诞生于作者的硕士论文研究阶段，由 Paul Daniel（奥尔堡大学 / 柏林工业大学）开发，用于探索纯视觉观测下的机器人抓取任务。与传统机器人控制不同，该项目刻意回避了精确的关节状态向量，转而采用相机图像作为唯一感知源——这更接近真实工业场景：人类操作员往往也只靠视觉来判断夹爪是否应该合拢。

项目的核心设计哲学可以概括为两点：

• 高难度动作空间：动作空间被建模为 200×200 的像素网格，意味着单步决策涉及 40,000 个离散动作选项（每个像素对应一个候选抓取点）。
• 高样本成本：每次抓取尝试在仿真环境中也需要消耗大量计算资源，因此项目后期引入了 Offline RL（离线强化学习）支持，允许预先采集数据集后再进行离线策略优化。

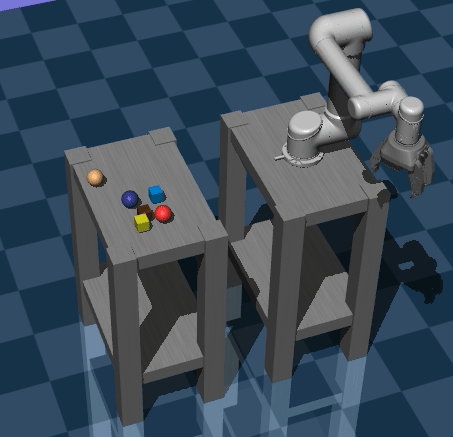

图1：训练后 Agent 在 MuJoCo 仿真环境中执行抓取动作。 机械臂在每个 episode 中随机重生物体位置，需自主判断最优抓取像素点。

核心架构：三层技术栈

1. 物理仿真层（MuJoCo + URDF）

项目采用 MuJoCo（Multi-Joint Dynamics with Contact）作为物理仿真引擎，这是 DeepMind 开源的接触力优化物理模拟器，广泛用于机器人学研究。机器人配置基于 Universal Robots 的 UR5 六轴机械臂 + Robotiq S Model 三指夹爪，后经过作者大量自定义修改（如将三指改为双指以简化接触判断）。

MuJoCo 仿真文件位于 UR5+gripper/ 目录，包含：

• UR5gripper_2_finger.xml：最新双指夹爪配置，定义了机器人运动学参数、惯性矩阵和接触参数
• UR5gripper_2_finger_many_objects.xml：添加了多个随机物体的抓取场景，用于提升泛化能力
• ur5_gripper.urdf：完整的 URDF 描述文件，可导入 ROS 等机器人操作系统

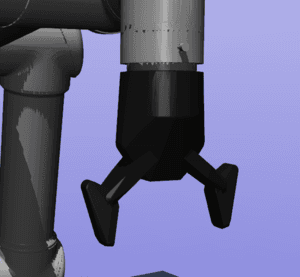

图2：项目迭代 3 中实现的新版双指夹爪 MuJoCo 模型。 相比原始三指版本，接触判断更简单，训练收敛更快。

2. 强化学习层（PyTorch + DQN）

核心训练逻辑在 Grasping_Agent_multidiscrete.py 中实现，采用 DQN（Deep Q-Network） 变体算法，模型架构为自定义 ResNet。

关键设计：

• 多离散动作空间：动作空间是 [N_pixels, N_rotations] 的笛卡尔积，由两个独立离散维度组成——像素选择和旋转角度。这解决了"在哪里抓"和"以什么角度抓"两个子问题。
• RGB-D 观测：每步返回 RGB 图像 + 深度图，共 4 通道输入，深度信息用于计算精确的 Z 轴抓取坐标。
• 经验回放（Replay Buffer）：使用 Modules.py 中的 ReplayBuffer 类，容量 2000，支持标准的 batch 采样策略。
• Epsilon-Greedy 探索：探索率从 1.0 线性衰减至 0.2，衰减步数 8000。
• 双网络结构（可选）：当 discount factor γ ≠ 0 时，使用 target network 稳定训练。

Modules.py 中定义了辅助工具：图像归一化（Transform_Image）、数据标准化脚本（normalize.py 采样 100 帧计算 RGB+Depth 通道的均值/标准差）等。

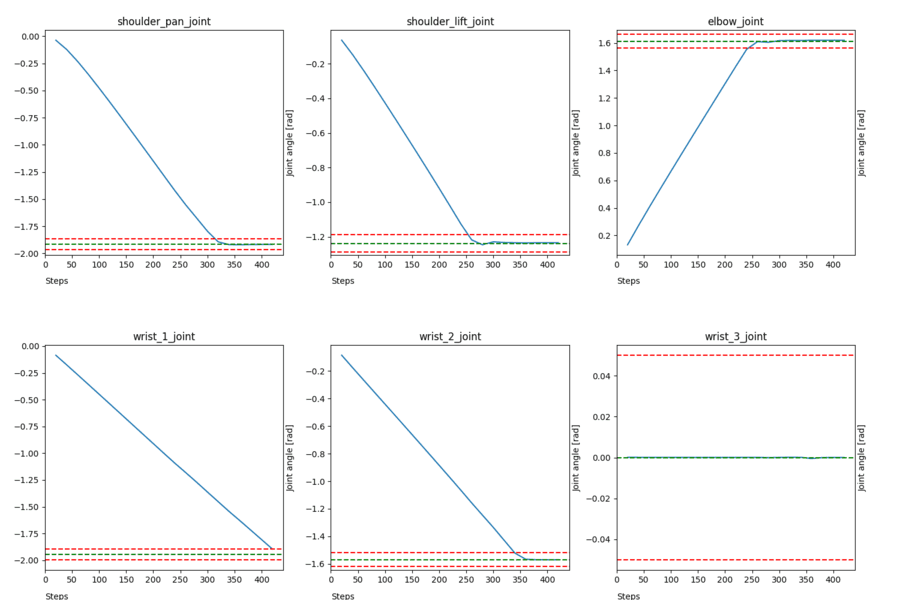

图3：关节角度跟踪曲线。 所有移动关节方法支持 plot=True 参数，自动生成轨迹可视化 PNG，用于调参分析（超调量、振荡、收敛步数）。

3. Gym 接口层（gym_grasper）

项目将 MuJoCo 环境封装为符合 OpenAI Gym 标准的强化学习接口（gym.make("gym_grasper:Grasper-v0")），核心设计：

• 动作空间：多离散，MultiDiscrete([200*200, N_rotations])，共 40,000 × N 个可能动作
• 观测空间：Dict(rgb=<H×W×3>, depth=<H×W×1>)，默认 200×200 分辨率，像素精度约 4mm
• 奖励函数：二元奖励——抓取成功 +1，失败 0（无渐进奖励，这也是训练难度高的原因之一）
• Episode 终止：每 episode 最多 50 步，或达到成功抓取次数后主动终止

MJ_Controller 类提供了高低两级控制接口：move_ee(xyz)（高级，逆运动学）、actuate_joint_group()（低级，电机激活量）、grasp()（执行抓取并判断是否成功）。深度图像处理工具支持点云构建 (world_2_pixel / pixel_2_world)。

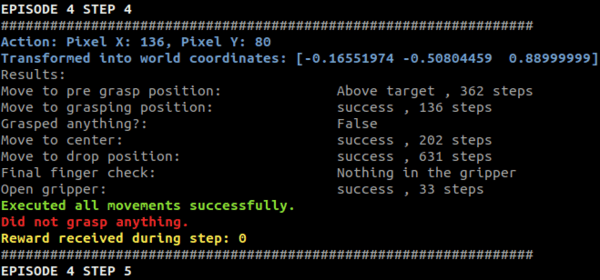

图4：训练过程中控制台实时输出。 GraspEnv 默认每步打印摘要，可选 record_grasps=True 自动保存成功抓取的侧视角截图用于质量分析。

4. 离线强化学习支持

Offline RL/ 目录提供了完整的离线策略学习工具链：

• generate_data.py：采集 (state, action, reward) 转移数据集，每个文件含 12 条转移记录
• grasping_dataset.py：离线数据集封装
• train.py：基于预采集数据的离线训练脚本
• extract_positives.py / unite_data.py：数据清洗与合并工具

这使得研究者在仿真环境中一次性采集大量数据后，可以摆脱在线交互成本，直接在离线模式下迭代算法——这对高样本成本的机器人仿真任务尤为重要。

局限与改进方向

项目代码中有一段坦诚的自我评价："No longer under active development. Developed in my earlier Python days, please forgive the unformatted spaghetti code."（不再活跃维护，代码写于早期 Python 阶段，请谅解 spaghetti 代码结构）

客观来看，该项目存在以下局限性：

1. 训练收敛困难：二元稀疏奖励 + 4 万像素动作空间，使得 DQN 探索效率极低。实际训练需要大量 episode 才能习得有效策略。
2. MuJoCo 许可限制：MuJoCo 虽对学术免费，但商业使用需要许可证，这限制了项目的广泛部署。
3. 无容器化支持：没有 Dockerfile，依赖手动安装 mujoco_py 和物理引擎，配置链路长。
4. 代码规范性弱：模块间耦合度高，Modules.py 存在 pickle.loads(raw) 未 import pickle 的 bug，生产环境使用有风险。
5. 已停止维护（最后推送：2022-11）：项目已归档，无持续更新和 issue 响应。

改进建议：可考虑接入 Stable-Baselines3 替换自定义 DQN、使用 SAC/PPO 等 on-policy 算法提升样本效率，以及将 ReplayBuffer 替换为优先经验回放（PER）。

总结：视觉强化学习的学术实践范本

MuJoCo_RL_UR5 是一个以研究为导向的机器人抓取平台，核心价值在于将"像素级抓取成功率预测"这一真实研究问题，封装为可直接复现的 Gym 环境。它将计算机视觉（RGB-D 感知）、机器人学（UR5 运动学与控制）和强化学习（DQN 训练）三条技术线有机串联。

对于 AI 爱好者，这个项目展示了 RL 在精细操作任务中的潜力与挑战——教机器人在 4 万个像素中选择最优抓取点，本身就是一个极具想象力的任务设定。

对于开发者，它可以作为一个 Gym 环境设计范例：如何将物理仿真引擎封装为 RL 接口、如何处理多模态观测（RGB+Depth）、如何设计高维离散动作空间，这些工程实践细节都有参考价值。

尽管代码质量不高、已停止维护，但在学术场景和算法验证层面，这个项目仍是一个有特色的尝试。

---

本分析基于 GitHub 仓库 v1.0（master 分支，最后更新 2022-11-21）生成。
