PCSim

一款为自动驾驶量身打造的 LiDAR 仿真与传感器布局优化工具箱

想象一下，你是一名自动驾驶公司的算法工程师，正在设计路侧激光雷达（LiDAR）的部署方案——道路拐角该放几台？高度多少合适？覆盖范围够不够？这些问题在真实道路上试错成本极高，而 PCSim 正是来解决这个痛点的。

PCSim（Point Cloud Simulation）是由上海人工智能实验室（Shanghai AI Lab）旗下的 PJLab-ADG 团队开源的多模块研究工具包，配套发表了两篇顶会论文（ICRA 2023 和 ICCV 2023）。它将自动驾驶仿真器 CARLA 与真实的激光雷达物理建模结合，既能仿真点云数据，又能评估传感器布局的合理性。

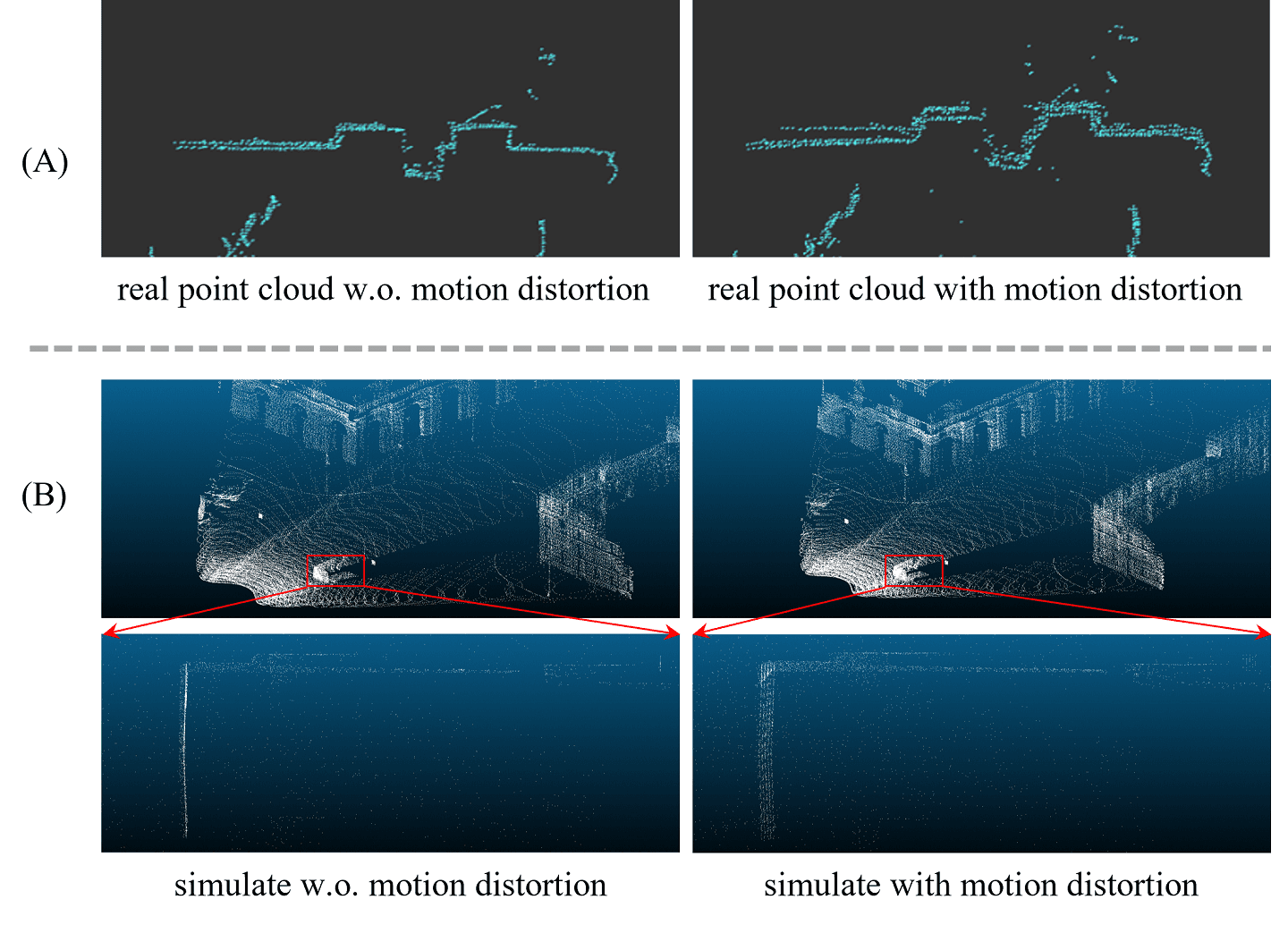

图1：运动畸变仿真（Motion Distortion Simulation）——车辆高速运动时 LiDAR 扫描产生的点云拉伸效果，PCSim 可精确还原这一物理现象。

---

二、项目背景与团队故事

研究论文支撑

PCSim 并非一个简单的代码合集，它背后有扎实的学术成果支撑：

论文一（ICRA 2023）："Analyzing Infrastructure LiDAR Placement with Realistic LiDAR Simulation Library"

• 核心问题：路侧 LiDAR 应该安装在哪里？高度多少？角度如何？
• 方法：提出 LiDAR 仿真库（LiDAR Simulation Library），模拟真实激光雷达的光束特性（束散角、遮挡、ghost 伪影等），并基于仿真数据进行放置分析。
• 作者：Xinyu Cai、Wentao Jiang、Runsheng Xu 等，来自上海人工智能实验室。

论文二（ICCV 2023）："Optimizing the Placement of Roadside LiDARs for Autonomous Driving"

• 核心问题：如何系统性地找到最优 LiDAR 布局？
• 方法：将布局优化问题建模为数学优化问题，提出了替代指标（Surrogate Metrics）来快速评估不同布局的效果，无需逐一仿真穷举。
• 这是目前最早将 LiDAR 布局优化做到端到端优化的开源工作之一。

为什么需要真实感仿真？

传统自动驾驶仿真器（如 CARLA 原生 LiDAR）的点云质量与真实传感器差距较大——光束分布不准确、噪点模型缺失、运动畸变不还原、雨雾天气效果不真实。这导致在仿真中训练/测试的算法，部署到真车上后性能断崖式下跌（sim-to-real gap）。

PCSim 正是瞄准这个 gap，通过精细的物理建模，让仿真点云更接近真实数据，从而提升下游感知算法的训练质量。

---

三、核心功能模块详解

PCSim 由多个独立但互相关联的子项目组成，面向不同的研究场景：

3.1 LiDAR Simulation Library（核心仿真库）

这是整个项目的基础，提供 CARLA 原生激光雷达的增强仿真能力。

支持的 LiDAR 类型（19种）：

类型	代表型号
Surround LiDAR（机械旋转式）	pandar64, ruby128, pandar128, vlp16, hdl64, waymo_top 等 14 种
Solid State LiDAR（固态）	mems_m1
Risley Prism LiDAR（棱镜扫描）	horizon, mid40, mid70, avia, tele

物理建模精度：

PCSim 并不只是改变参数——它直接修改了 CARLA 的 C++ 源码（RayCastLidar.cpp）来精确控制光线投射行为：

• 光束发散角（Beam Divergence）：不同型号 LiDAR 的光束宽度不同，PCSim 按规格书建模，而非 CARLA 原生的固定值。
• Ghost 伪影效应：强反光物体（车牌、镜子、积水）会产生多次反射的假点，PCSim 可通过 enable_ghost 属性开启仿真。
• 运动畸变（Motion Distortion）：高速运动时，LiDAR 一帧扫描期间车辆已移动一段距离，导致点云拉伸/压缩。PCSim 提供 LidarMotonDistortion 模块精确还原这一现象。

使用方法（概要）：

# 替换 CARLA 源码文件后重建
lidar_bp = world.get_blueprint_library().find('sensor.lidar.ray_cast')
lidar_bp.set_attribute("lidar_type", "Surround")
lidar_bp.set_attribute("name", "pandar64")  # 选择具体型号
lidar_bp.set_attribute("enable_ghost", "true")  # 开启ghost仿真

# 运动畸变模块
from enable_motion_distortion import LidarMotonDistortion
lidar_motion_distort = LidarMotonDistortion("./horizon/", 10)
ego_lidar.listen(lambda data: lidar_motion_distort.enable_motion_distortion(data, True))

这一层对算法工程师意义最大——可以用真实的传感器规格训练感知模型，缩小 sim-to-real gap。

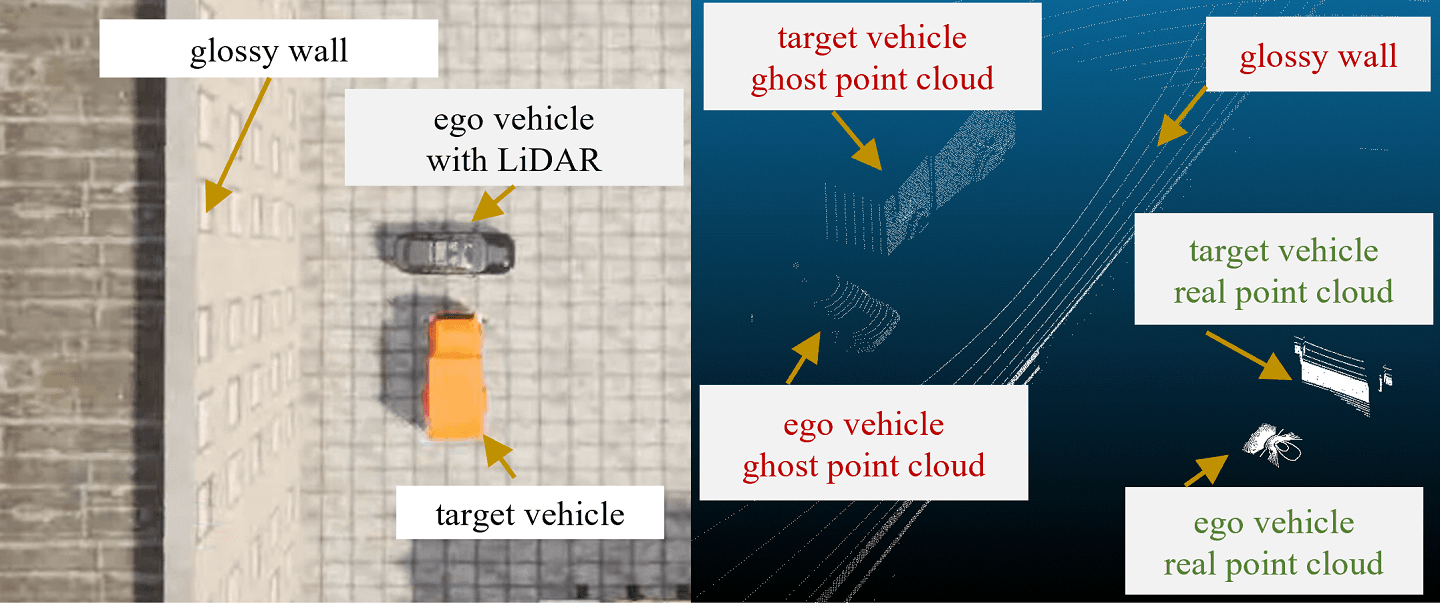

图2：Ghosting 效应仿真——强反光物体（如水面、镜面）的多次反射假点，真实 LiDAR 中常见但多数仿真器忽略。

3.2 RainyPCSim（雨天仿真模块）

自动驾驶商业落地最大的 Corner Case 之一是恶劣天气。雨滴对激光雷达的影响并非简单的「信号衰减」——雨滴本身会产生散射点（雨杂波），同时路面积水改变反射特性，雨天强度也会影响点云的强度值（Intensity）分布。

RainyPCSim 的核心贡献：

• 在 CARLA 中实现雨粒子系统（基于 OpenCDA 仿真工具），生成动态雨天场景。
• 提出 Weather-based Intensity Predictor（基于天气的强度预测器）：使用多通道数据（降雨量、湿度、气温等）预测雨杂波的强度分布，用于训练去噪模型。
• 配套发布了 RainyPCSim Dataset，可供直接下载使用。

这个模块对感知算法在雨天场景的性能提升有直接价值——用干净数据训练的模型，在雨天性能通常下降 20-40%，RainyPCSim 可以低成本地扩充雨天训练数据。

3.3 ReSimAD（零样本域迁移仿真）

ReSimAD 是一个端到端的仿真数据生成 pipeline，核心解决数据域迁移问题：

• 输入：Waymo 真实道路数据（.tfrecord 格式）。
• 过程：
  1. 解析 Waymo 数据中的 3D 轨迹（车辆、行人）。
  2. 在 CARLA 中回放这些轨迹（scene replay）。
  3. 用 LiDAR Simulation Library 生成仿真点云。
  4. 输出 KITTI 格式标注数据。
• 关键技术：基于 StreetSurf 重建的街道网格（mesh），解决了 CARLA 资产匮乏的问题，使仿真场景更接近真实城市环境。

ReSimAD 的意义： 零样本跨域——用 Waymo 数据驱动的仿真数据，可以直接用于训练在 nuScenes、KITTI 等数据集上评估的模型，无需手工标注。

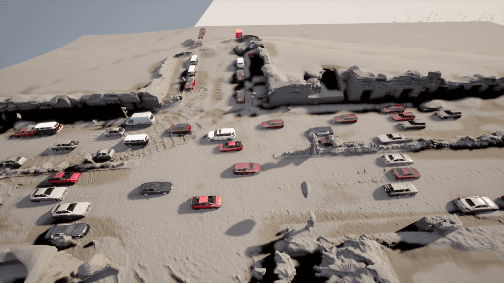

图3：ReSimAD 仿真场景——基于 StreetSurf 重建的街道网格，回放 Waymo 真实轨迹并用 LiDAR Simulation Library 生成点云。

3.4 Placement-Evaluation（LiDAR 布局评估）

基于 V2X（车路协同）场景，评估路侧 LiDAR 的感知覆盖质量：

• 基于 v2x-vit 项目构建感知模型，评估不同布局下对道路目标（车辆、行人）的检测精度。
• 提供 V2X 协同感知框架下的早期融合（Early Fusion）和晚期融合（Late Fusion）两种范式的评估。
• 需配合预训练模型（Google Drive 下载）使用。

3.5 SurrogateMetricsCalculate（替代指标计算）

这是 ICCV 2023 论文的核心算法模块：提出用替代指标（而非真实仿真结果）快速评估 LiDAR 布局质量，从而将布局优化问题的求解效率大幅提升。替代指标可解释性强，计算代价远低于完整仿真。

---

四、技术架构分析

代码组织结构

PCSim 采用多模块松耦合架构：

PCSim/
├── LiDARSimLib/          # 核心仿真引擎（C++ 修改 + Python API）
│   ├── Unreal/           # CARLA C++ 源码修改（LiDAR 物理建模）
│   ├── PythonAPI/         # CARLA Python API 扩展
│   ├── LibCustomFunction/ # Python 辅助模块（运动畸变等）
│   └── Docs/              # 传感器规格文档
├── RainyPCSim/           # 雨天仿真扩展
├── ReSimAD/              # 仿真数据生成 pipeline（纯 Python）
├── Placement-Evaluation/  # LiDAR 布局感知评估（PyTorch）
├── SurrogateMetricsCalculate/  # 替代指标计算
└── pic/                  # 演示图片

各子项目技术栈：

子项目	主要语言	框架/库	说明
LiDARSimLib	C++ + Python	CARLA API	修改 CARLA 源码，编译后生效
RainyPCSim	C++ + Python	OpenCDA, CARLA	雨粒子系统基于 OpenCDA
ReSimAD	Python	CARLA PythonAPI, NumPy	纯 Python 数据处理 pipeline
Placement-Evaluation	Python	PyTorch, YAML configs	v2x-vit 感知模型
SurrogateMetricsCalculate	Python	NumPy, Matplotlib	数学优化算法

AI/ML 组件分析

PCSim 本身是仿真工具，其 AI 成分体现在：

• Weather-based Intensity Predictor（RainyPCSim）：多通道数据融合网络，预测雨杂波点云强度分布。架构未完全开源，仅提供预训练模块。
• v2x-vit 感知模型（Placement-Evaluation）：基于 Transformer 的 V2X 协同感知模型，用于评估布局质量。

本质上，这是一个工具+算法并重的研究仓库，而非纯 AI 模型仓库。

---

五、部署体验与上手门槛

部署难度：困难

这是 PCSim 最主要的门槛。整个项目依赖 CARLA >= 0.9.12，而 CARLA 本身依赖 Unreal Engine 4（UE4），需要从源码编译。整个流程：

1. 安装 Unreal Engine 4（需要 Epic Games 账号，可能需申请）
2. 克隆 CARLA 源码（~3GB）
3. 将 PCSim 的 LiDARSimLib 文件覆盖到 CARLA 源码对应路径
4. 重新编译 CARLA（make clean && make PythonAPI && make launch）
5. 安装 PythonAPI 依赖
6. 各子项目分别配置路径和依赖

无 Docker、无容器化、无一键脚本，每个子项目的路径配置都需要手动修改 livox.cpp 和 lidar_display.py 中的硬编码路径。

硬件需求

• GPU：非必需（仿真在 CPU 上运行），但若训练 Placement-Evaluation 的感知模型则需要 GPU
• 内存：8GB+（CARLA 运行时占用约 6-7GB）
• 磁盘：30GB+（CARLA + Unreal Engine 源码 + 仿真数据）
• 操作系统：Linux（CARLA 主要在 Linux 下开发和测试）

Web UI 支持

无 Web 界面。全部通过 Python 脚本或 CARLA 的 Blueprint 编辑器操作，对开发者友好，对非技术人员不友好。

谁适合使用 PCSim？

• ✅ 自动驾驶感知算法研究者（尤其关注传感器仿真、域迁移）
• ✅ 路侧智能化基础设施设计人员（评估 LiDAR 布局方案）
• ✅ V2X / 车路协同方向的研究者
• ❌ 只想快速体验 LiDAR 数据的用户（建议直接用 Waymo Open Dataset）
• ❌ 没有 CARLA 使用经验的新手

---

六、局限性与争议

1. CARLA 版本锁定

项目明确要求 CARLA >= 0.9.12，而 CARLA 目前已更新到 0.10.x。版本锁定意味着无法使用新版 CARLA 的改进（如更好的渲染、新的地图），也可能错过性能优化。升级 CARLA 版本需要重新覆盖文件并重新编译，维护成本高。

2. Unreal Engine 依赖过重

整个 LiDAR Simulation Library 的核心是修改 CARLA 的 C++ 源码，而 CARLA 的 C++ 部分强依赖 UE4。这导致：

• Windows 开发环境与 Linux 生产环境不一致（UE4 在 Windows 下开发更友好）。
• 对没有 UE4 开发经验的团队，源码维护困难。
• UE4 的许可问题（Royalty-based）在商业使用时需注意。

3. 子项目间耦合管理

PCSim 的 5 个子项目之间并非完全独立：ReSimAD 依赖 LiDARSimLib 的仿真能力，RainyPCSim 依赖 LiDARSimLib 的基础文件替换，Placement-Evaluation 需要预训练模型。这导致当你只想用其中一个模块时，往往需要先完整搭建整个环境。

4. 文档深度不均

LiDAR Simulation Library 的文档相对完整（有详细的使用步骤），但 ReSimAD 的 StreetSurf 网格导入部分仅给出一个外部链接，对于没有相关经验的团队来说，从零到有的过程缺乏手把手指导。

---

七、行业意义与增长趋势

自动驾驶仿真的现实需求

随着 L2+ 自动驾驶走向量产，车路协同（V2X）概念火热，路侧感知系统的设计成为新课题。传统做法是大量路测试错——在真实道路上反复安装、调整 LiDAR，既费时又危险。PCSim 提供了在仿真中评估布局方案的能力，直接降低路侧基础设施的试错成本。

Sim-to-Real Gap 的持续关注

学术界和工业界对仿真-真实数据差异（sim-to-real gap）的研究持续升温。PCSim 通过精细的物理建模（ghost 伪影、运动畸变、雨天效应）试图弥合这一 gap，方向正确且有实际价值。这也是为什么它能在 ICRA 和 ICCV 两篇论文中获得发表。

开源生态位置

在自动驾驶仿真领域，PCSim 的定位介于通用仿真器（CARLA、AirSim）和专用传感器仿真（如 LGSVL、NVIDIA Drive Sim）之间——它不追求全栈仿真能力，而是聚焦于 LiDAR 物理精度和传感器布局优化这一细分但重要的方向。272 颗 Stars 证明它在小圈子内有较高的认可度。

---

总结一句话：PCSim 是一款为自动驾驶 LiDAR 仿真和布局优化量身打造的研究级工具包，物理建模扎实、配套论文扎实，但部署门槛较高，适合有 CARLA 使用经验的算法研究者和车路协同工程师。
